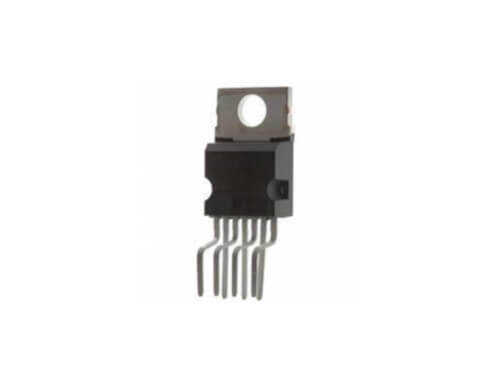

TDA9309 Heptawatt-7 Dikey Saptırma Yükselteci

TDA9309, modern CRT televizyonlar ve monitörler için tasarlanmış, yüksek verimli bir dikey saptırma yükselteci (vertical deflection booster) entegresidir. Heptawatt-7 kılıfı içerisinde yer alan bu güç amfisi, dikey osilatörden gelen rampa sinyalini, saptırma bobinini (deflection yoke) sürebilecek yüksek akım seviyesine çıkarır. Bu sayede, ekran üzerinde kararlı ve lineer bir dikey tarama işlemi gerçekleştirilir.

TDA9309'un Özellikleri ve Avantajları

• Yüksek Performans: 2.5 A'ya kadar tepe çıkış akımı (peak output current) sağlayarak büyük ve yüksek çözünürlüklü ekranları sürebilir.
• Flyback Jeneratörü: Dikey geri dönüş (flyback) sırasında saptırma bobininde oluşan enerjiyi kullanarak ikinci bir besleme gerilimi üreten dahili bir flyback jeneratörüne sahiptir.
• Termal Koruma: Entegre, aşırı ısınmaya karşı dahili bir koruma devresi içerir, bu da güvenilirliği artırır.
• Heptawatt-7 Kılıf: Mükemmel termal performans sunan bu 7 pinli güç kılıfı, bir soğutucuya kolayca monte edilebilir.
• Mükemmel Lineerlik: Görüntünün dikey eksende bozulmasını (distortion) önleyen yüksek doğrusallıkta bir tarama sağlar.

Başlıca Kullanım Alanları

• CRT Televizyon ve Monitör Onarımı
• Yüksek Çözünürlüklü Profesyonel CRT Ekranlar
• Endüstriyel Görüntüleme Sistemleri
• Video Projeksiyon Cihazları

Sık Sorulan Sorular (SSS)

TDA9309'un 'Flyback Jeneratörü' özelliği ne işe yarar?
→ Bu özellik, dikey taramanın geri dönüşü sırasında bobinde biriken enerjiyi boşa harcamak yerine, bunu bir diyot ve kondansatör yardımıyla pozitif bir besleme gerilimine dönüştürür. Bu, devrenin genel verimliliğini artırır.

Bu entegrenin arızalanması durumunda ekranda ne gibi bir sorun görülür?
→ Arızanın türüne bağlı olarak, ekranın ortasında yatay bir çizgi, görüntünün dikey olarak katlanması, daralması veya geometrik olarak bozulması gibi belirtiler görülebilir.

Yüksek performanslı CRT ekran onarımlarınızda TDA9309 ile net ve kararlı bir görüntü elde edin!

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
