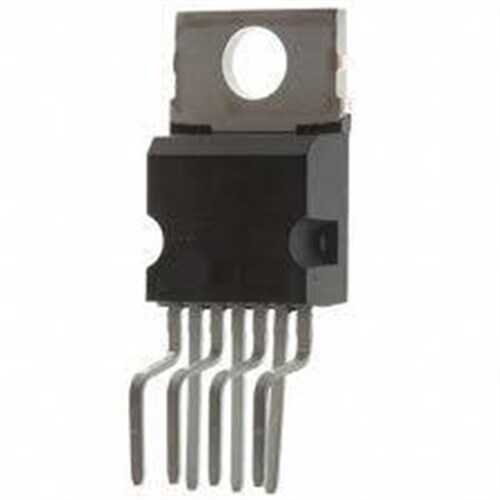

TDA9511 Heptawatt-7

TDA9511, yüksek güçlü ve yüksek verimli bir dikey saptırma (vertical deflection) çıkış devresi entegresidir. Heptawatt-7 (7 bacaklı, soğutucu montajına uygun) kılıf yapısındaki bu entegre, özellikle yüksek tarama frekanslarına sahip CRT monitörler ve televizyonlar için tasarlanmıştır. Genellikle bir saptırma işlemcisinden (örneğin TDA9115/9116) aldığı rampa sinyalini güçlendirerek dikey saptırma bobinini sürmek için kullanılır.

TDA9511 Heptawatt-7'nin Özellikleri ve Avantajları

• Yüksek Akım Kapasitesi: Dikey saptırma bobinlerini sürmek için gereken yüksek tepe akımlarını (peak current) sağlayabilir.
• Yüksek Verimlilik: Class-G amplifikatör topolojisi sayesinde güç tüketimini ve ısı üretimini en aza indirir.
• Flyback Jeneratörü: Dikey geri dönüş (retrace) süresini kısaltmak için dahili bir flyback jeneratörüne sahiptir. Bu, yüksek dikey frekanslarda önemlidir.
• Termal Koruma: Entegrenin aşırı ısınmasını önleyen dahili bir termal kapatma devresi içerir.
• Heptawatt-7 Kılıf: Metal bir tabağa sahip olan kılıf yapısı, harici bir soğutucuya kolayca monte edilerek verimli ısı transferi sağlar.
• Geniş Besleme Voltajı Aralığı: Farklı ekran boyutları ve tasarımları için esneklik sunan geniş bir çalışma voltajı aralığına sahiptir.

Başlıca Kullanım Alanları

• Yüksek çözünürlüklü ve yüksek tazeleme oranlı CRT bilgisayar monitörleri
• Büyük ekranlı CRT televizyonlar (100/120 Hz modeller dahil)
• Profesyonel video ve stüdyo monitörleri
• Endüstriyel ve medikal CRT tabanlı ekranlar
• CRT projeksiyon sistemleri

Sık Sorulan Sorular (SSS)

Soru: Ekranda üst veya altta siyah boşluklar var, sorun bu entegre olabilir mi?
→ Evet, görüntünün dikey boyutunun yetersiz olması (vertical linearity veya height sorunları), genellikle dikey çıkış katında, yani TDA9511 veya çevresindeki bileşenlerde bir arıza olduğunu gösterir.

Soru: TDA9511'i soğutucu olmadan kullanabilir miyim?
→ Hayır, kesinlikle kullanılamaz. Bu entegre çalışırken önemli miktarda ısı üretir ve verimli bir şekilde çalışabilmesi, uzun ömürlü olması için mutlaka uygun boyutta bir alüminyum soğutucuya monte edilmelidir.

Yüksek performanslı CRT ekranların dikey saptırma devreleri için güçlü ve güvenilir bir çıkış katı olan TDA9511'i tercih edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar, pin yapılandırması ve uygulama devreleri için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
