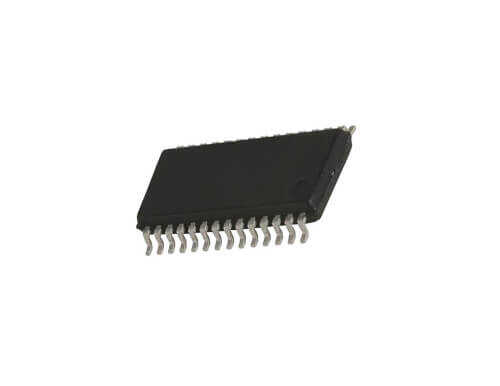

TDA9885T SOP-24

TDA9885T, çok standartlı TV alıcıları için tasarlanmış yüksek entegrasyonlu bir IF (ara frekans) işlemcisi ve demodülatör entegresidir. TV tuner'ından gelen ara frekans sinyalini alarak video ve ses sinyallerini ayırır ve demodüle eder. Dünyadaki hemen hemen tüm analog yayın standartlarını (B/G, D/K, I, L/L', M/N) desteklemesi, onu küresel TV tasarımları için popüler bir çözüm haline getirmiştir.

TDA9885T SOP-24'nin Özellikleri ve Avantajları

• Evrensel Standart Desteği: Pozitif ve negatif video modülasyonu ile AM ve FM ses standartlarının tümünü destekler.
• Entegre Filtreler: Harici SAW filtresi ihtiyacını ortadan kaldıran veya basitleştiren dahili, ayarlanabilir filtreler içerir.
• I²C Bus Kontrolü: Tüm fonksiyonlar ve mod seçimleri, bir mikrodenetleyici aracılığıyla I²C veriyolu üzerinden kolayca kontrol edilebilir.
• Otomatik Kazanç Kontrolü (AGC): Gelen sinyal seviyesindeki değişiklikleri telafi ederek kararlı bir çıkış sağlar.
• Yüksek Entegrasyon: Tek bir çip, karmaşık bir IF katının tüm işlevlerini yerine getirerek bileşen sayısını, maliyeti ve kart alanını azaltır.
• SOP-24 Kılıf: Yüzey montaj teknolojisine uygun, kompakt bir pakete sahiptir.

Başlıca Kullanım Alanları

• Analog ve hibrit (analog+dijital) televizyonlar
• VCR (Video Kaset Kaydedici) ve DVD kaydediciler
• PC TV kartları ve USB TV alıcıları
• Profesyonel video ekipmanları ve monitörler
• Set-top box (uydu alıcı) cihazları

Sık Sorulan Sorular (SSS)

IF (Ara Frekans) işlemcisi ne işe yarar?
→ Bir TV alıcısında, antenden gelen yüksek frekanslı sinyal (RF), tuner katında sabit bir ara frekansa (IF) düşürülür. IF işlemcisi, bu sabit frekanstaki sinyali güçlendirir, filtreler ve içindeki görüntü (video) ve ses (audio) bilgilerini ayrıştırarak (demodüle ederek) işlenmeye hazır hale getirir.

Bu entegre tek başına TV izlemek için yeterli mi?
→ Hayır. TDA9885T, bir TV alıcı zincirinin önemli bir parçasıdır ancak tek başına yeterli değildir. Çalışması için bir RF tuneri, bir mikrodenetleyici, ses ve video işleme için ek devreler ve bir ekran gereklidir.

TDA9885T ile çok standartlı analog TV alıcı devrelerinizi kolayca ve yüksek performansla tasarlayın.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
