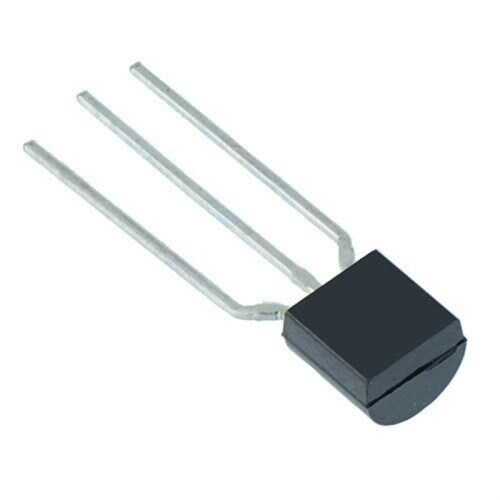

TL431 TO-92

TL431, elektronik devrelerde en yaygın kullanılan komponentlerden biri olan, ayarlanabilir bir şönt voltaj regülatörüdür. Üç terminalli bu cihaz, temelde ayarlanabilir bir Zener diyot gibi çalışır. Harici iki direnç kullanılarak referans voltajı 2.5V ile 36V arasında hassas bir şekilde ayarlanabilir. TO-92 kılıfı, delik içi montaj uygulamaları için standart ve kullanışlı bir yapı sunar.

TL431'in Özellikleri ve Avantajları

• Ayarlanabilir Çıkış Voltajı: Sadece iki harici direnç ile çıkış voltajı 2.5V'dan 36V'a kadar geniş bir aralıkta ayarlanabilir.
• Yüksek Hassasiyet: Genellikle %1 veya %2 gibi düşük toleranslı versiyonları bulunur, bu da onu hassas referans voltajı kaynakları için ideal kılar.
• Sıcaklık Kararlılığı: Geniş bir sıcaklık aralığında kararlı bir performans sergiler, bu da endüstriyel uygulamalarda güvenilirliğini artırır.
• Çok Yönlülük: Sadece voltaj referansı olarak değil, aynı zamanda karşılaştırıcı (comparator), hata yükselteci (error amplifier) ve seri regülatör gibi birçok farklı devrede kullanılabilir.
• Düşük Maliyet: Yaygın olarak üretilmesi ve kullanılması sayesinde son derece uygun maliyetli bir komponenttir.

Başlıca Kullanım Alanları

• Anahtarlamalı Güç Kaynakları (SMPS) Geri Besleme (Feedback) Devreleri
• Hassas Voltaj Referansı Kaynakları
• Lineer Voltaj Regülatörleri
• Akım Kaynakları ve Akım Sınırlayıcılar
• Voltaj Gözlemci (Voltage Monitor) ve Karşılaştırıcı Devreleri

Sık Sorulan Sorular (SSS)

TL431'i Zener diyottan ayıran temel fark nedir?
→ Standart bir Zener diyotun voltajı sabittir (örneğin 5.1V). TL431 ise 'programlanabilir' bir Zener gibidir; voltajı harici dirençlerle istenen değere ayarlanabilir. Ayrıca, TL431 çok daha keskin bir 'diz' karakteristiğine ve daha iyi bir sıcaklık kararlılığına sahiptir.

SMPS devrelerinde optokuplör ile birlikte neden sıkça kullanılır?
→ SMPS devrelerinde TL431, çıkış voltajını izleyen bir hata yükselteci olarak görev yapar. Çıkış voltajındaki en küçük değişiklikleri bile algılayarak bir optokuplörü sürer. Bu optokuplör de devrenin primer (yüksek voltaj) tarafındaki PWM kontrolcüsüne geri bildirim sağlayarak çıkış voltajının sabit kalmasını sağlar.

TL431 ile hassas voltaj regülasyonu ve referans devreleri tasarlayarak projelerinize stabilite katın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve kesin teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
