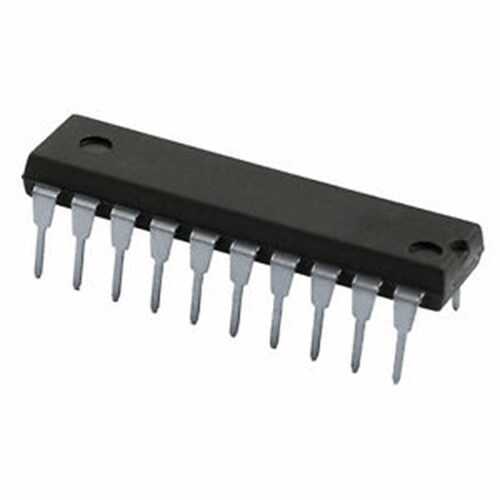

TLC1543CN - TLC1543 DIP-20

TLC1543CN, Texas Instruments tarafından üretilen, yüksek performanslı ve düşük güç tüketimli bir CMOS Analog-Dijital Dönüştürücü (ADC) entegresidir. Bu çok yönlü ADC, 10-bit çözünürlüğe ve dahili olarak 11 analog giriş kanalına sahiptir. Kolay montaj imkanı sunan DIP-20 kılıfında yer alan TLC1543, seri arayüz üzerinden mikrodenetleyicilerle haberleşir ve analog dünyadaki sensör verilerini dijital ortama hassas bir şekilde aktarmak için kullanılır.

TLC1543CN - TLC1543 DIP-20'nin Özellikleri ve Avantajları

• 10-Bit Çözünürlük: Analog sinyali 1024 farklı dijital seviyeye ayırarak hassas ölçümler yapılmasını sağlar.
• 11 Analog Giriş Kanalı: Dahili multiplekser sayesinde tek bir çip ile 11 farklı analog sensör veya sinyal kaynağını okuma imkanı sunar.
• Seri Arayüz: SPI benzeri 3 telli seri arayüzü, mikrodenetleyici pinlerinin verimli kullanılmasını sağlar ve bağlantıyı basitleştirir.
• Dahili Örnekle ve Tut (Sample-and-Hold): Harici bir S/H devresine ihtiyaç duymadan hızlı değişen sinyallerin bile doğru bir şekilde dönüştürülmesini sağlar.
• Düşük Güç Tüketimi: CMOS teknolojisi sayesinde özellikle pille çalışan veri toplama sistemleri ve taşınabilir cihazlar için idealdir.

Başlıca Kullanım Alanları

• Veri Toplama Sistemleri (Data Acquisition - DAQ)
• Sensör Arayüzleri (Sıcaklık, Basınç, Işık vb.)
• Endüstriyel Proses Kontrol ve Otomasyon
• Robotik ve Gömülü Sistem Projeleri
• Pil Voltajı İzleme ve Yönetim Sistemleri

Sık Sorulan Sorular (SSS)

Soru: TLC1543'ün referans voltajı nedir?
→ TLC1543, Vref+ ve Vref- pinleri aracılığıyla harici bir referans voltajı kullanır. Bu, ölçüm aralığını ve hassasiyetini projenizin ihtiyacına göre ayarlamanıza olanak tanır. Örneğin, 0-5V aralığında ölçüm yapmak için Vref- pinini GND'ye, Vref+ pinini ise hassas bir 5V kaynağına bağlayabilirsiniz.

Soru: ADC'nin dönüşüm hızı nedir?
→ TLC1543'ün maksimum örnekleme/dönüşüm hızı (sampling rate) datasheet'te belirtilmiştir ve genellikle saniyede on binlerce örnek (KSPS) mertebesindedir. Bu hız, kullanılan saat frekansına (I/O CLK) bağlıdır. Detaylı zamanlama gereksinimleri için teknik dökümanı inceleyiniz.

Projelerinize hassas analog ölçüm yeteneği katmak için TLC1543CN 10-bit ADC'yi kullanın!

Not: Bu sayfadaki bilgiler genel bir tanıtım niteliğindedir. En güncel ve kesin teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
