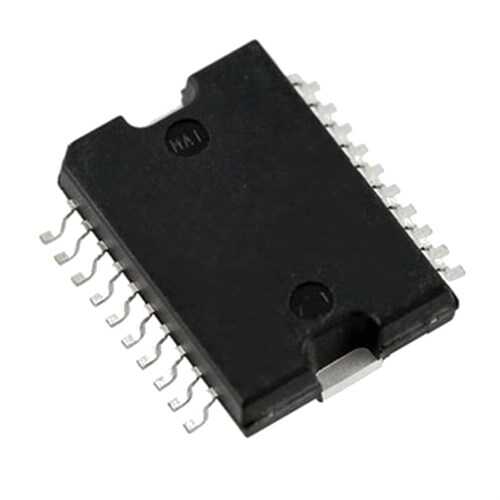

TLE6228GP HSOP-20

TLE6228GP, otomotiv ve endüstriyel uygulamalar için tasarlanmış, SPI kontrollü dört kanallı bir düşük taraf (low-side) güç anahtarıdır. Bu akıllı anahtar, çeşitli dirençli, endüktif ve kapasitif yükleri bir mikrodenetleyici aracılığıyla hassas bir şekilde kontrol etmek için kullanılır. HSOP-20 güç kılıfı, verimli termal yönetim sağlar.

TLE6228GP'nin Özellikleri ve Avantajları

• Dört Bağımsız Kanal: Her biri yaklaşık 0.6A akım kapasitesine sahip dört adet korumalı düşük taraf (low-side) anahtar içerir.
• SPI Kontrol ve Diagnostik: Kanalların açılıp kapanması ve hata durumlarının (açık devre, aşırı sıcaklık) tespiti standart bir SPI arayüzü üzerinden gerçekleştirilir.
• PWM Yeteneği: Her kanal, harici bir PWM sinyali ile sürülerek lamba parlaklığı veya solenoid gücü gibi analog benzeri kontroller yapılmasını sağlar.
• Gelişmiş Koruma: Tüm çıkışlar aşırı sıcaklık, kısa devre ve ESD'ye karşı tam korumalıdır.
• Kaskad Bağlantı (Daisy Chain): Birden fazla TLE6228GP entegresini tek bir SPI hattı üzerinden kontrol etmek için seri olarak bağlanabilir.
• Düşük Bekleme Akımı: 'Sleep' modu sayesinde çok düşük güç tüketimi sunar.

Başlıca Kullanım Alanları

• Otomotiv Aydınlatma: Gösterge paneli aydınlatması, iç lambalar ve LED'lerin sürülmesi ve karartılması (dimming).
• Röle ve Solenoid Sürücüsü: Otomotiv ve endüstriyel sistemlerdeki röleleri ve elektromanyetik valfleri kontrol etmek için.
• Motor Kontrolü: Küçük DC motorların tek yönlü sürülmesi ve hız kontrolü.
• PLC Çıkış Modülleri: Programlanabilir Mantık Denetleyicilerinin (PLC) çıkış katlarında güvenilir anahtarlama elemanı olarak.

Sık Sorulan Sorular (SSS)

Soru: Bu entegrenin TLE6209R'den farkı nedir?
→ Cevap: TLE6228GP yalnızca dört adet düşük taraf anahtar içerirken, TLE6209R altı düşük taraf ve bir yüksek taraf anahtar içerir. TLE6228GP genellikle daha spesifik, daha az sayıda yükü kontrol etmek için kullanılır ve PWM kontrolü gibi özelliklere odaklanmıştır.

Soru: 'Açık devre tespiti' (Open-load detection) nasıl çalışır?
→ Cevap: TLE6228GP, bir kanal açıkken çıkış terminalindeki voltajı izler. Eğer kanala bağlı bir yük yoksa (örneğin lamba patlamışsa veya kablo kopmuşsa), entegre bu durumu algılar ve SPI üzerinden mikrodenetleyiciye bir hata biti gönderir. Bu özellik, sistemin kendi kendini teşhis etmesini sağlar.

Mikrodenetleyici tabanlı yük anahtarlama projelerinizde TLE6228GP'nin akıllı kontrol ve teşhis yeteneklerini kullanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
