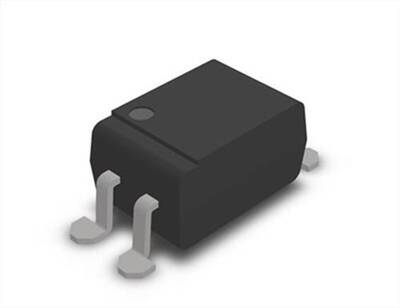

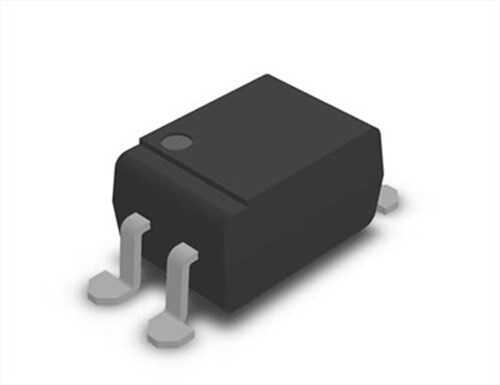

TLP185GB - P185 MSOP-4 Yüzey Montaj Optokuplör

TLP185GB (P185 olarak da bilinir), modern elektronik tasarımların minyatürleşme taleplerini karşılamak üzere geliştirilmiş, ultra kompakt bir fototransistör çıkışlı optokuplördür. Standart SOP-4 kılıfından bile daha küçük olan MSOP-4 (veya SOP-4 mini-flat) paketinde sunulur. Küçük boyutlarına rağmen, yüksek izolasyon gerilimi ve güvenilir performans sunar. 'GB' bin kodu, belirli bir Akım Aktarım Oranı (CTR) aralığını temsil eder ve bu da onu yüksek yoğunluklu güç kaynakları ve kontrol kartları için ideal kılar.

TLP185GB'nin Özellikleri ve Avantajları

• Ultra Kompakt Kılıf: MSOP-4/SOP-4 mini-flat paketi, PCB üzerinde minimum alan kaplayarak yüksek yoğunluklu tasarımlara olanak tanır.
• Yüksek İzolasyon Gerilimi: Küçük boyutuna rağmen 3750 Vrms'lik yüksek bir izolasyon gerilimi sağlar.
• Belirli CTR Aralığı (GB Bin): GB grubu, %100 ila %300 arasında bir CTR sunarak iyi bir kazanç ve verimlilik sağlar.
• Geniş Çalışma Sıcaklığı: -55 ila 110 °C arasında geniş bir sıcaklık aralığında çalışabilir, bu da onu zorlu ortamlar için uygun hale getirir.
• Otomatik Montaja Uygun: Yüzey montaj (SMD) kılıfı, modern ve hızlı üretim hatları için tasarlanmıştır.

Başlıca Kullanım Alanları

• Akıllı telefon şarj cihazları ve AC adaptörler gibi kompakt güç kaynakları.
• PLC (Programlanabilir Mantık Denetleyici) I/O modülleri.
• Akıllı ev cihazları ve IoT (Nesnelerin İnterneti) ürünleri.
• Yüksek yoğunluklu endüstriyel kontrol kartları.
• DC-DC dönüştürücüler.

Sık Sorulan Sorular (SSS)

Soru: TLP185GB'nin standart bir PC817 (SMD versiyonu) ile farkı nedir?
→ Ana fark boyuttur. TLP185GB'nin MSOP-4/SOP-4 mini-flat kılıfı, standart SOP-4 kılıfından daha küçüktür. Elektriksel olarak benzer işlev görseler de, TLP185GB genellikle daha yüksek bir çalışma sıcaklığına ve farklı CTR gruplarına sahiptir. PCB yerleşimleri (footprint) farklı olduğu için doğrudan birbirlerinin yerine lehimlenemezler.

Soru: 'GB' bin kodunun önemi nedir?
→ 'GB' bin kodu, bu özel parçanın Akım Aktarım Oranı'nın (CTR) %100 ile %300 arasında olduğunu garanti eder. Bu, tasarımcının geri besleme döngüsünün veya sinyal transferinin kazancını daha hassas bir şekilde hesaplamasına olanak tanır ve seri üretimde tutarlılık sağlar.

Yer sorunu yaşadığınız modern ve kompakt tasarımlarınız için TLP185GB'nin minyatür gücünden ve performansından yararlanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En güncel ve kesin teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
