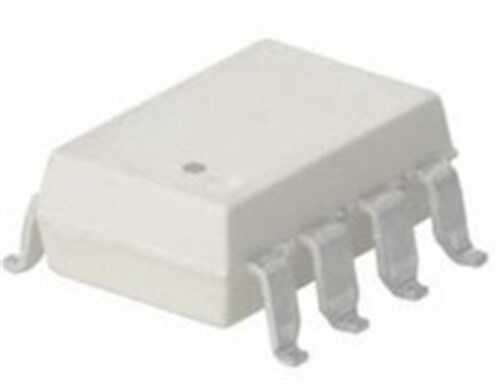

TLP352 SMD-8

TLP352, yüksek hızlı ve yüksek çıkış akımına sahip bir IGBT ve MOSFET gate driver optokuplörüdür. Güç elektroniği uygulamalarında, güç transistörlerini yüksek frekanslarda güvenli bir şekilde sürmek ve kontrol devresini yüksek voltajdan izole etmek için tasarlanmıştır. SMD-8 kılıfı sayesinde modern, yüzey montajlı tasarımlara kolayca entegre edilebilir.

TLP352 SMD-8'nin Özellikleri ve Avantajları

• Yüksek Tepe Çıkış Akımı: IGBT ve MOSFET kapılarını (gate) hızlı bir şekilde şarj ve deşarj ederek anahtarlama kayıplarını minimize eder.
• Hızlı Anahtarlama Süresi: Düşük yayılma gecikmesi (propagation delay) sayesinde yüksek frekanslı uygulamalarda verimli çalışır.
• Entegre Koruma: Düşük voltaj kilitleme (UVLO) özelliği, yetersiz besleme gerilimi durumunda hatalı anahtarlamayı önler.
• Yüksek İzolasyon Gerilimi: Kontrol devresi ile güç devresi arasında 3750 Vrms gibi yüksek bir izolasyon sağlayarak sistem güvenliğini garanti eder.
• Yüksek Ortak Mod Gürültü Bağışıklığı (CMR): Gürültülü endüstriyel ortamlarda bile kararlı ve güvenilir bir performans sunar.

Başlıca Kullanım Alanları

• Endüstriyel Motor Sürücüleri ve İnvertörler: AC motorların hassas kontrolünde kullanılan güç katlarında idealdir.
• Güneş Enerjisi (Solar) İnvertörleri: DC'den AC'ye dönüşümde kullanılan güç anahtarlarını sürmek için kullanılır.
• Kesintisiz Güç Kaynakları (UPS): Güvenilir güç anahtarlaması için kritik bir bileşendir.
• Anahtarlamalı Güç Kaynakları (SMPS): Yüksek verimli ve kompakt güç kaynaklarının tasarımında tercih edilir.

Sık Sorulan Sorular (SSS)

Gate driver optokuplör kullanmanın amacı nedir?
→ Temel amacı, düşük voltajlı bir mikrodenetleyici sinyalini, yüksek güçlü bir IGBT veya MOSFET'i sürebilecek yüksek akımlı bir sinyale dönüştürmek ve aynı zamanda bu iki devre arasında tam elektriksel izolasyon sağlamaktır.

TLP352 için harici bir 'bootstrap' devresi gerekir mi?
→ Evet, TLP352 gibi birçok gate driver, 'high-side' anahtarı sürmek için genellikle harici bir bootstrap diyot ve kapasitörden oluşan bir devreye ihtiyaç duyar.

Güç elektroniği devrelerinizde güvenilir ve hızlı anahtarlama için TLP352 gate driver'ı tercih edin!

Not: Bu sayfadaki bilgiler genel bir referans sağlamak amacıyla hazırlanmıştır. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
