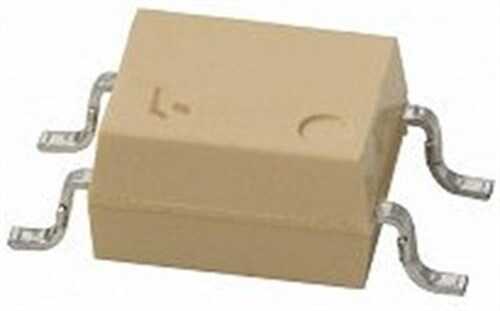

TLP521-1 SMD-4

TLP521-1, bir galyum arsenit (GaAs) kızılötesi LED ile bir silikon fototransistörün tek bir pakette birleştirildiği, tek kanallı bir optokuplördür. Kompakt SMD-4 (yüzey montaj) kılıfı sayesinde, modern ve yoğun PCB tasarımlarında elektriksel izolasyon sağlamak için mükemmel bir çözümdür.

TLP521-1 SMD-4'nin Özellikleri ve Avantajları

• Kompakt SMD-4 Kılıf: Yüzey montaj teknolojisi (SMT) için uygun olup, devre kartlarında önemli ölçüde yer tasarrufu sağlar.
• Yüksek İzolasyon Gerilimi: Düşük ve yüksek voltajlı devreler arasında güvenli ve kararlı bir sinyal bariyeri oluşturur.
• Geniş CTR Aralığı: Farklı Akım Transfer Oranı (CTR) seçenekleri ile tasarım esnekliği sunar.
• Yüksek Güvenilirlik: Endüstriyel standartlarda üretilmiş olup, uzun ömürlü ve kararlı bir performans sergiler.
• Düşük Giriş Akımı: Düşük akımlarla sürülebilir olması, mikrodenetleyici gibi hassas çıkışlarla uyumluluğu artırır.

Başlıca Kullanım Alanları

• SMPS (Anahtarlamalı Güç Kaynağı) geri besleme devreleri
• Programlanabilir Lojik Kontrolörler (PLC)
• Ev aletleri ve beyaz eşya kontrol kartları
• Faks makineleri ve yazıcılar
• Farklı sistemler arasında topraklama döngülerini (ground loop) engelleme

Sık Sorulan Sorular (SSS)

SMD-4 ve DIP-4 kılıf arasındaki temel fark nedir?
→ SMD-4, yüzeye monte edilen (lehimlenen) bacaklara sahipken, DIP-4 delik içi montaj (thru-hole) için tasarlanmış bacaklara sahiptir. SMD kılıflar daha küçük ve otomasyonlu üretime daha uygundur.

Bu optokuplörün hızı nedir? Yüksek frekanslı sinyallerde kullanılabilir mi?
→ TLP521-1 gibi standart fototransistör çıkışlı optokuplörler, genellikle birkaç on kHz'e kadar olan düşük ila orta frekanslı sinyaller için uygundur. Yüksek hızlı uygulamalar için foto-diyot veya lojik kapı çıkışlı optokuplörler tercih edilmelidir.

Yoğun devre tasarımlarınızda güvenilir izolasyon sağlamak için TLP521-1'in kompakt ve verimli yapısını tercih edin.

Not: Bu sayfadaki bilgiler, genel bir rehber niteliğindedir. En güncel ve kesin teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
