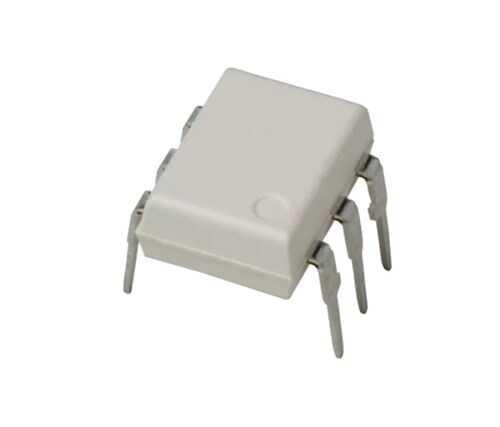

TLP595G DIP-6 - Fotovoltaik Çıkışlı MOSFET Sürücü Optokuplör

TLP595G, içerisinde bir kızılötesi LED ve bir fotovoltaik diyot dizisi barındıran özel bir optokuplördür. Standart optokuplörlerin aksine, çıkışında bir transistör yerine, üzerine ışık düştüğünde voltaj üreten minyatür bir güneş paneli bulunur. Bu özellik, TLP595G'yi özellikle güç MOSFET'lerinin gate'lerini sürmek ve katı hal röleleri (SSR) yapmak için eşsiz bir komponent haline getirir.

TLP595G'nin Özellikleri ve Avantajları

• Fotovoltaik Çıkış: Girişteki LED aktif olduğunda çıkışında DC bir voltaj (genellikle 7V civarı) üreterek harici bir besleme kaynağına ihtiyaç duymadan MOSFET gate'ini sürebilir.
• Yüksek İzolasyon: Kontrol devresi ile güç devresi arasında çok yüksek bir galvanik izolasyon sağlar.
• SSR Uygulamaları İçin İdeal: İki adet ters bağlı güç MOSFET'i ile birleştirildiğinde kolayca yüksek güçlü bir AC/DC katı hal rölesi (SSR) oluşturulabilir.
• Düşük Giriş Akımı: Genellikle birkaç miliamperlik giriş akımı ile çıkış voltajı üretmeye başlar.
• Kompakt DIP-6 Kılıf: Prototipleme ve üretim için uygun, standart bir kılıf yapısına sahiptir.

Başlıca Kullanım Alanları

• Katı Hal Röleleri (SSR) Tasarımı
• İzole MOSFET Sürücü Devreleri
• Telekomünikasyon Ekipmanları
• Ölçüm ve Test Cihazları
• PLC Çıkış Modülleri

Sık Sorulan Sorular (SSS)

Bu optokuplörün çıkışından ne kadar akım çekebilirim?
→ TLP595G'nin çıkış akımı oldukça düşüktür (mikroamper seviyesinde). Bu akım, doğrudan bir yükü sürmek için değil, yüksek empedanslı bir giriş olan MOSFET'in gate kapasitansını şarj etmek için tasarlanmıştır.

Neden MOSFET sürmek için bu komponenti kullanmalıyım?
→ MOSFET'i sürmek için harici, izole bir güç kaynağına olan ihtiyacı ortadan kaldırır. Sadece girişindeki LED'i kontrol ederek, çıkışta MOSFET'i açmak için gereken voltajı kendisi üretir. Bu, devre tasarımını büyük ölçüde basitleştirir.

Harici besleme gerektirmeyen izole MOSFET sürücüleri ve özel SSR tasarımlarınız için TLP595G en yenilikçi çözümdür.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
