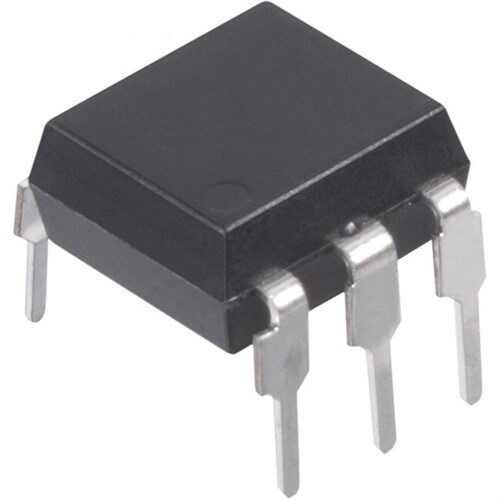

TLP748J DIP-6

TLP748J, yüksek gürültü bağışıklığına sahip, tristör (SCR) çıkışlı bir optokuplördür ve standart DIP-6 kılıfında sunulur. Özellikle endüstriyel ortamlarda AC yüklerini süren triyakları (TRIAC) güvenilir bir şekilde tetiklemek için tasarlanmıştır. Yüksek izolasyon gerilimi ve tetikleme hassasiyeti ile mikrodenetleyici tabanlı AC güç kontrol uygulamaları için ideal bir arayüz bileşenidir.

TLP748J DIP-6'nin Özellikleri ve Avantajları

• Yüksek İzolasyon Gerilimi: Kontrol devresini AC şebekesinden 5000 Vrms gibi çok yüksek bir gerilimle izole ederek maksimum güvenlik sağlar.
• Tristör (SCR) Çıkışı: Triyakları doğrudan ve güvenilir bir şekilde sürebilme kapasitesine sahiptir, bu da harici tetikleme bileşenlerine olan ihtiyacı azaltır.
• Yüksek Statik dV/dt Değeri: Hızlı voltaj değişimlerinin olduğu gürültülü AC hatlarında bile istenmeyen tetiklemelere karşı yüksek direnç gösterir.
• Standart DIP-6 Kılıf: Delik içi montaj (through-hole) için uygun olan bu kılıf, kolay prototipleme ve üretim imkanı sunar.
• Düşük Tetikleme Akımı: Düşük güçlü mikrodenetleyici çıkışları tarafından kolayca sürülebilir.

Başlıca Kullanım Alanları

• Triyak Sürücü Devreleri: Isıtıcılar, lambalar ve küçük AC motorlar gibi AC yüklerini kontrol eden triyakların tetiklenmesinde kullanılır.
• Katı Hal Röleleri (SSR): Elektromekanik rölelere modern bir alternatif olan SSR'lerin temel bileşenlerinden biridir.
• Endüstriyel Kontrol ve Otomasyon: PLC'ler veya diğer kontrol sistemleri ile AC güç devreleri arasında güvenilir bir arayüz sağlar.
• Ev Otomasyon Sistemleri: Akıllı prizler, aydınlatma dimmerleri ve diğer akıllı ev cihazlarında AC güç kontrolü için kullanılır.

Sık Sorulan Sorular (SSS)

TLP748J 'sıfır geçiş' (zero-crossing) özelliğine sahip midir?
→ Hayır, TLP748J standart (rastgele fazlı) bir tristör çıkışlı optokuplördür. Bu, giriş sinyali uygulandığı anda triyak'ı tetikleyeceği anlamına gelir. Sıfır geçişli tetikleme gerekiyorsa, MOC3041 gibi dahili sıfır geçiş devresine sahip bir optokuplör tercih edilmelidir.

Bu optokuplör ile ne kadar güçlü bir AC yükü kontrol edebilirim?
→ TLP748J doğrudan yükü sürmez, yükü sürecek olan harici triyak'ı tetikler. Kontrol edilebilecek yükün gücü, kullanılan harici triyak'ın akım ve gerilim kapasitesine bağlıdır.

AC güç kontrol uygulamalarınızda güvenilir triyak tetiklemesi için TLP748J'yi seçin!

Not: Bu sayfadaki bilgiler genel bir referans sağlamak amacıyla hazırlanmıştır. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
