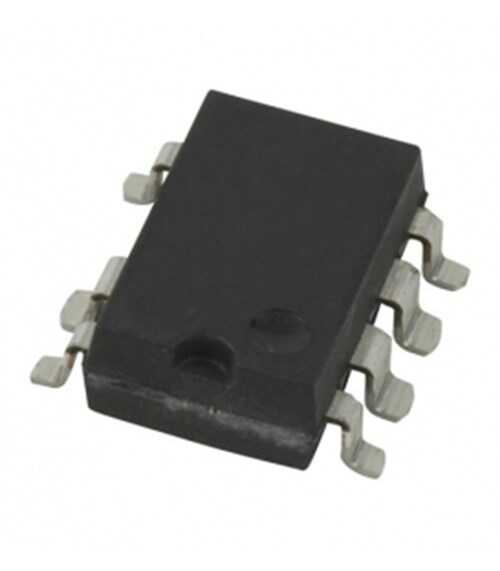

TNY276GN SMD-8C AC/DC Konvertör

TNY276GN, popüler TNY276PN'nin yüzey montaj (SMD) versiyonudur. TinySwitch-III ailesinin tüm enerji verimliliği ve performans avantajlarını, otomatik üretim hatları için uygun olan kompakt SMD-8C paketinde sunar. Bu entegre, yerden tasarrufun kritik olduğu modern AC/DC güç kaynağı tasarımları için mükemmel bir seçimdir.

TNY276GN'nin Özellikleri ve Avantajları

• Kompakt SMD-8C Paket: Yüzey montaj teknolojisi (SMT) ile uyumludur, bu da onu yüksek hacimli, otomatikleştirilmiş üretim süreçleri için ideal kılar ve PCB'de daha az yer kaplar.
• Yüksek Enerji Verimliliği: Çok düşük bekleme modu güç tüketimi sayesinde en yeni enerji standartlarını karşılar.
• Entegre Güvenlik Özellikleri: Aşırı sıcaklık, aşırı gerilim ve kısa devreye karşı tam koruma sağlar, harici koruma devrelerine olan ihtiyacı ortadan kaldırır.
• Tasarım Esnekliği: Basit ON/OFF kontrolü ve entegre özellikler, minimum harici bileşenle hızlı ve güvenilir tasarımlar yapılmasına olanak tanır.
• Düşük EMI: Frekans jittering özelliği, elektromanyetik uyumluluk (EMC) testlerini geçmeyi kolaylaştırır ve filtre maliyetlerini azaltır.

Başlıca Kullanım Alanları

• Gömülü güç kaynakları (IoT cihazları, akıllı ev sistemleri)
• Düşük profilli şarj adaptörleri
• LED sürücü devreleri
• Tıbbi ve endüstriyel cihazlarda yardımcı güç üniteleri
• Kompakt tüketici elektroniği ürünleri

Sık Sorulan Sorular (SSS)

TNY276GN ile TNY276PN arasındaki temel fark nedir?
→ Tek ve en önemli fark paket tipidir. 'GN' son eki SMD (Yüzey Montaj) paketini, 'PN' ise DIP (Delik İçi Montaj) paketini belirtir. Elektriksel özellikleri aynıdır, ancak montaj şekli ve termal yönetim yaklaşımları farklıdır.

SMD versiyonunda ısı dağıtımı nasıl sağlanır?
→ TNY276GN'nin DRAIN pinleri, ısıyı PCB'ye aktarmak için kullanılır. En iyi termal performans için, bu pinlerin PCB üzerinde geniş bir bakır alana lehimlenmesi tavsiye edilir. Bu bakır alan bir soğutucu görevi görür.

Seri üretimlerinizde yerden tasarruf ve yüksek verimlilik için TNY276GN'yi tercih edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
