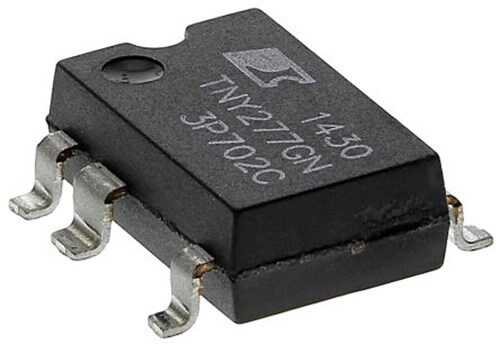

TNY277GN - TNY277G SMD-8C AC/DC Konvertör

TNY277GN, Power Integrations'ın TinySwitch-III ailesine ait, yüksek verimli bir AC/DC konvertör entegresidir. Bu kompakt SMD-8C kılıfı içerisine yüksek voltajlı bir güç MOSFET'i, bir osilatör ve kontrol devresini entegre ederek, çok az harici komponent ile anahtarlamalı güç kaynağı (SMPS) tasarımlarını mümkün kılar. Özellikle 20W altındaki şarj cihazları, adaptörler ve bekleme (standby) güç kaynakları için tasarlanmış olup, EcoSmart® teknolojisi sayesinde ultra düşük bekleme gücü tüketimi sunar.

TNY277GN'nin Özellikleri ve Avantajları

• Yüksek Entegrasyon: 700V MOSFET, kontrol devresi ve koruma özelliklerini tek bir çipte birleştirir, bu da daha az komponent kullanımı, daha küçük PCB boyutu ve daha basit tasarım anlamına gelir.
• Enerji Verimliliği: EcoSmart® teknolojisi sayesinde, yük altında yüksek verimlilik ve yüksüz durumda (standby) çok düşük güç tüketimi sağlar, bu da enerji yönetmeliklerine uyumu kolaylaştırır.
• Gelişmiş Koruma: Otomatik yeniden başlatma (Auto-restart) özelliğine sahip aşırı voltaj, aşırı akım, aşırı sıcaklık ve kısa devre korumaları ile son derece güvenilir bir çalışma sunar.
• Geniş Giriş Voltajı Aralığı: 85VAC ile 265VAC arasındaki evrensel giriş voltajını destekler, bu da dünya genelinde kullanıma uygun ürünler tasarlamanızı sağlar.
• Basit Tasarım: ON/OFF kontrol şeması sayesinde döngü kompanzasyon devresine ihtiyaç duymaz, bu da tasarımı basitleştirir ve hızlandırır.

Başlıca Kullanım Alanları

• Cep Telefonu ve Tablet Şarj Cihazları
• Tüketici Elektroniği için AC Adaptörleri (DVD oynatıcılar, set-top box'lar)
• Beyaz Eşyalar ve Endüstriyel Sistemler için Yardımcı ve Bekleme Güç Kaynakları
• LED Sürücü Devreleri
• Sayaçlar ve Ölçüm Cihazları

Sık Sorulan Sorular (SSS)

Soru: TNY277GN ile kaç Watt'lık bir adaptör tasarlayabilirim?
→ TNY277GN'nin güç kapasitesi, tasarım türüne (kapalı adaptör veya açık kasa) ve giriş voltajına bağlıdır. Genel olarak, evrensel giriş (85-265VAC) için kapalı bir adaptörde yaklaşık 15W, açık kasa bir tasarımda ise 23.5W'a kadar güç sağlayabilir.

Soru: Bu entegrenin TNY276GN'den farkı nedir?
→ TNY277GN, TNY276GN ile aynı aileye aittir ve pin uyumludur, ancak daha yüksek bir güç kapasitesine sahiptir. Mevcut bir TNY276 tasarımında daha fazla güce ihtiyacınız varsa, genellikle TNY277GN'yi doğrudan yerine kullanarak sisteminizi yükseltebilirsiniz (termal tasarımın yeterli olduğundan emin olunmalıdır).

Kompakt, güvenilir ve enerji verimli güç kaynağı tasarımlarınız için TNY277GN en doğru seçimdir.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
