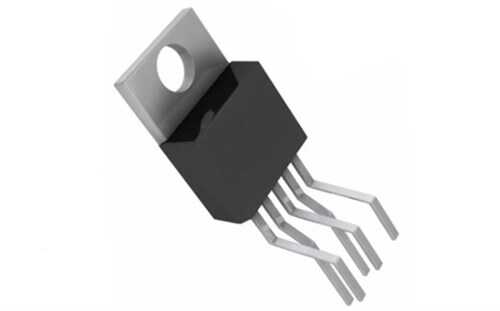

TOP232YN TO-220/5 AC/DC Konvertör

TOP232YN, Power Integrations'ın popüler TOPSwitch-II ailesine ait, oldukça entegre ve verimli bir AC/DC konvertör çipidir. Bu entegre, 700V'luk bir güç MOSFET'i ile PWM kontrolcüsünü, otomatik yeniden başlatma (auto-restart) ve diğer koruma devrelerini tek bir TO-220/5 kılıfında birleştirir. Düşük güçlü çevrimdışı (off-line) güç kaynakları için maliyet etkin ve basit bir çözüm sunar.

TOP232YN'nin Özellikleri ve Avantajları

• Yüksek Entegrasyon Seviyesi: Güç MOSFET'i, kontrol ve koruma devrelerini tek pakette toplayarak harici bileşen sayısını, PCB boyutunu ve toplam sistem maliyetini önemli ölçüde azaltır.
• Basitleştirilmiş Tasarım: TOPSwitch ailesi, devre tasarımını büyük ölçüde basitleştirir. Güçlü tasarım yazılımı desteği ile hızlı prototipleme imkanı sunar.
• Dahili Koruma Fonksiyonları: Çıkışta aşırı yük veya kısa devre durumunda sistemi koruyan otomatik yeniden başlatma özelliği ile birlikte gelir. Ayrıca, hat düşük gerilim (UV) ve aşırı gerilim (OV) koruması da sağlar.
• Yüksek Verimlilik: Diğer lineer veya basit anahtarlamalı çözümlere göre çok daha yüksek verimlilik sunar, bu da daha az ısı üretimi ve daha küçük soğutucu ihtiyacı anlamına gelir.
• TO-220 Kılıfı: Standart TO-220 kılıfı, delik içi montaj (through-hole) uygulamaları için mükemmeldir ve bir soğutucuya kolayca monte edilerek termal performansı artırılabilir.

Başlıca Kullanım Alanları

• DVD/VCD oynatıcılar ve set-top box'lar (uydu alıcıları)
• PC ve dizüstü bilgisayarlar için bekleme (standby) güç kaynakları
• Küçük ev aletleri ve tüketici elektroniği
• Endüstriyel kontrol ve otomasyon sistemleri için yardımcı güç kaynakları
• Genel amaçlı AC/DC adaptörler

Sık Sorulan Sorular (SSS)

Soru: TOPSwitch-II (TOP23x) ve TOPSwitch-GX (TOP24x) serileri arasındaki temel fark nedir?
→ TOPSwitch-GX serisi, TOPSwitch-II'nin daha yeni ve gelişmiş bir versiyonudur. Genellikle daha yüksek verimlilik (EcoSmart teknolojisi), programlanabilir akım limiti ve daha kapsamlı koruma özellikleri gibi ek avantajlar sunar. TOP232YN, daha basit ve maliyet odaklı uygulamalar için hala mükemmel bir seçenektir.

Soru: 'Y' ve 'N' harfleri neyi ifade eder?
→ 'Y' harfi genellikle TO-220 paket tipini belirtir. 'N' ise genellikle bu paketin pin sayısını veya konfigürasyonunu ifade eder. Bu durumda, standart 3 pinli TO-220 yerine 5 pinli özel bir versiyon olduğunu gösterir.

TOP232YN ile güvenilir, basit ve maliyet etkin SMPS tasarımlarını hızla hayata geçirin!

Not: Bu sayfadaki bilgiler, genel bir bakış sunmak amacıyla hazırlanmıştır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
