TOP258EN eSIP-7C AC/DC Konvertör

TOP258EN, Power Integrations'ın TOPSwitch-JX ailesine ait, yüksek verimlilik ve güç yoğunluğu sunan bir AC/DC konvertör entegresidir. Gelişmiş eSIP-7C kılıfı, standart TO-220 paketine göre daha düşük profilli olup, metal tırnağı sayesinde mükemmel bir termal performans sağlar. Bu entegre, 700V güç MOSFET'i, kontrolcü ve tüm koruma devrelerini tek bir pakette toplayarak orta ve yüksek güçlü SMPS tasarımlarını basitleştirir.

TOP258EN'nin Özellikleri ve Avantajları

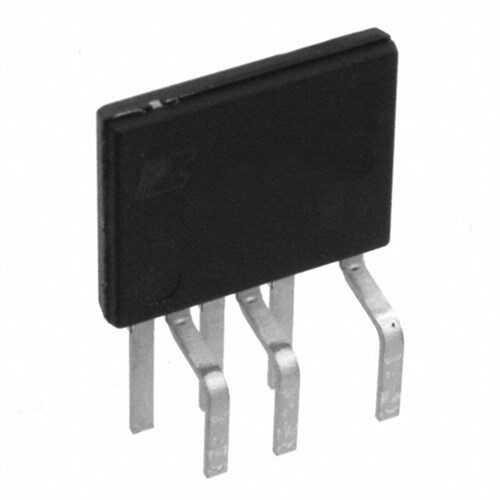

• eSIP-7C Kılıf: Düşük profilli, dikey montajlı ve soğutucuya kolayca bağlanabilen bu paket, yerden tasarruf sağlar ve ısıyı etkili bir şekilde dağıtır.
• Yüksek Güç Kapasitesi: Adaptör tasarımlarında 85W, açık kasa tasarımlarda ise 132W'a kadar güç sağlayarak geniş bir uygulama yelpazesini destekler.
• EcoSmart™ Teknolojisi: Çok düşük bekleme modu güç tüketimi (<130 mW) ile dünya çapındaki enerji verimliliği standartlarını (ENERGY STAR, ErP) karşılar.
• Multi-Mode Kontrol: Yük değişimlerine anında adapte olarak, tüm çalışma aralığında verimliliği maksimize eder ve sesli gürültüyü minimize eder.
• Kapsamlı Koruma Paketi: Çıkış OVP, hat UV/OV, hassas termal kapanma ve çıkış aşırı yük koruması gibi özelliklerle sistemin güvenliğini ve dayanıklılığını artırır.

Başlıca Kullanım Alanları

• Yüksek kaliteli dizüstü bilgisayar ve oyun konsolu adaptörleri
• LCD/LED TV'ler, plazma TV'ler ve PC'ler için ana güç kaynakları
• Yazıcılar, ağ ekipmanları ve endüstriyel güç üniteleri
• Yüksek güçlü LED aydınlatma sistemleri

Sık Sorulan Sorular (SSS)

Soru: eSIP-7C kılıfının TO-220'ye göre avantajı nedir?
→ eSIP-7C (enhanced Staggered-pin SIP), standart TO-220'ye göre daha ince bir profle sahiptir ve pinlerinin dizilimi yüksek voltaj yalıtımını (creepage) artırır. Metal tırnağı, ısıyı doğrudan soğutucuya iletmek için tasarlanmıştır ve genellikle daha iyi termal performans sunar.

Soru: TOP258EN ile TOP258YN arasındaki fark nedir?
→ Temel fark kılıf tipidir. 'EN' soneki eSIP-7C kılıfını, 'YN' soneki ise TO-220/7C kılıfını belirtir. Elektriksel özellikleri ve güç kapasiteleri aynıdır, ancak fiziksel paketleri ve montaj şekilleri farklıdır. Tasarımınızın mekanik gereksinimlerine göre seçim yapmalısınız.

Yüksek güç yoğunluğu ve üstün termal yönetim gerektiren tasarımlarınızda TOP258EN ile verimliliği ve performansı zirveye taşıyın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projelerinizde kullanmadan önce lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
