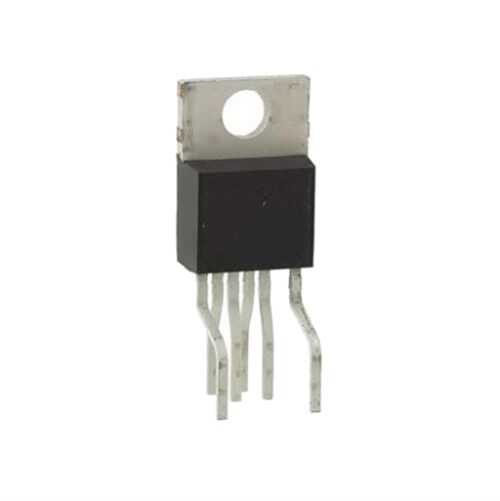

TOP259YN TO-220/7C AC/DC Konvertör

TOP259YN, Power Integrations'ın yüksek performanslı TOPSwitch-JX ailesine ait, yüksek güçlü uygulamalar için tasarlanmış bir AC/DC konvertör entegresidir. TO-220/7C kılıfı, mükemmel termal performans sunarak harici bir soğutucuya kolayca monte edilmesini sağlar. Bu entegre, kontrolcü, yüksek voltajlı 700V güç MOSFET'i ve koruma devrelerini tek bir pakette birleştirerek, yüksek verimli ve kompakt anahtarlamalı güç kaynakları (SMPS) tasarımını mümkün kılar.

TOP259YN'nin Özellikleri ve Avantajları

• Yüksek Güç Kapasitesi: Adaptör uygulamalarında 119W, açık kasa tasarımlarda ise 177W'a kadar güç sağlayabilme kapasitesi sunar.
• TO-220/7C Kılıf: Standart TO-220 paket yapısı, yüksek güç uygulamalarında oluşan ısıyı etkin bir şekilde dağıtmak için harici bir soğutucu (heatsink) ile kolayca kullanılabilir.
• Multi-Mode Çalışma: Yük seviyesine göre çalışma modunu (CCM, DCM, burst mode) optimize ederek tüm güç aralığında maksimum verimlilik sağlar.
• Gelişmiş Güvenlik ve Güvenilirlik: Çıkış aşırı gerilim koruması (OVP), hat düşük/aşırı gerilim koruması (UV/OV), histerezisli termal kapanma ve frekans jittering gibi zengin koruma özelliklerine sahiptir.
• EcoSmart™ Teknolojisi: Yüksüz durumda 130 mW'tan daha az güç tüketimi ile en zorlu global enerji verimliliği yönetmeliklerini karşılar.

Başlıca Kullanım Alanları

• Yüksek güçlü dizüstü bilgisayar adaptörleri
• LCD TV ve monitörlerin ana güç kaynakları
• Yazıcılar, ses sistemleri ve oyun konsolları
• Endüstriyel güç kaynakları ve LED aydınlatma sistemleri

Sık Sorulan Sorular (SSS)

Soru: TO-220/7C kılıfı için termal pad veya macun kullanmalı mıyım?
→ Evet, kesinlikle. TOP259YN'yi bir soğutucuya monte ederken, entegre ile soğutucu arasında iyi bir termal iletim sağlamak için termal macun veya termal ped kullanılması kritik öneme sahiptir. Bu, entegrenin aşırı ısınmasını önler.

Soru: TOPSwitch-JX ailesindeki farklı modellerin seçimi nasıl yapılır?
→ Ailedeki (örneğin TOP252'den TOP262'ye) modeller, temel olarak içerdikleri MOSFET'in RDS(on) direncine ve dolayısıyla güç kapasitelerine göre farklılık gösterir. TOP259YN, ailenin daha güçlü üyelerinden biridir. Projenizin maksimum güç ihtiyacına göre uygun modeli seçmelisiniz.

100W üzeri yüksek güçlü ve yüksek verimli SMPS tasarımlarınızda güvenilir çözüm ortağınız TOP259YN!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projelerinizde kullanmadan önce lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
