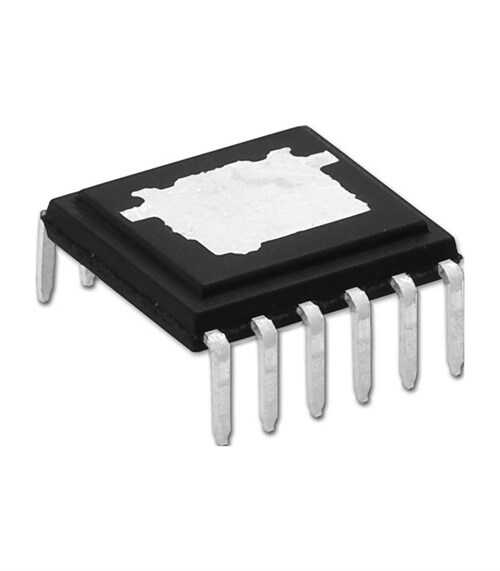

TOP267VG - TOP267 eDIP-12B AC/DC Konvertör

TOP267VG, Power Integrations'ın TOPSwitch-JX ailesine ait, yüksek verimli ve entegre bir anahtarlamalı güç kaynağı (SMPS) kontrolcüsüdür. Bu AC/DC konvertör, 700V'luk bir güç MOSFET'ini, kontrol devresini ve koruma mekanizmalarını tek bir çipte birleştirerek, daha az harici komponent ile kompakt ve güvenilir güç kaynakları tasarlamanıza olanak tanır. eDIP-12B kılıfı, mükemmel termal yönetim sağlar.

TOP267VG - TOP267'nin Özellikleri ve Avantajları

• Yüksek Entegrasyon: Dahili 700V MOSFET, PWM kontrolcü ve koruma devreleri sayesinde devre tasarımını basitleştirir.
• Geniş Güç Aralığı: Adaptör uygulamalarında 51W'a, açık kasa tasarımlarda ise 75W'a kadar güç sağlayabilir.
• EcoSmart® Teknolojisi: Çoklu mod (multi-mode) çalışması sayesinde tüm yük seviyelerinde (yüksüz, hafif ve tam yükte) yüksek verimlilik sunar.
• Kapsamlı Koruma: Aşırı gerilim (OVP), düşük gerilim (UVLO), aşırı sıcaklık (OTP), aşırı yük (OPP) ve kısa devre korumaları ile donatılmıştır.
• Gelişmiş Termal Kılıf: eDIP-12B kılıfı, altındaki metal ped sayesinde ısıyı PCB'ye verimli bir şekilde dağıtarak harici soğutucu ihtiyacını azaltır.
• Frekans Jittering: Anahtarlama frekansını hafifçe değiştirerek Elektromanyetik Girişim (EMI) filtresi maliyetini düşürür.

Başlıca Kullanım Alanları

• Dizüstü Bilgisayar ve Yazıcı Adaptörleri
• LCD Monitör ve TV Güç Kaynakları
• Set-Top Box (Uydu Alıcısı) ve DVD Oynatıcılar
• Endüstriyel Güç Kaynakları
• LED Aydınlatma Sürücüleri

Sık Sorulan Sorular (SSS)

eDIP-12B kılıfının standart DIP kılıflardan farkı nedir?
→ eDIP (enhanced DIP), standart DIP kılıfına göre daha iyi termal performansa sahiptir. Genellikle altında veya yanında bulunan metal bir ısı yayıcı (heat slug/pad) sayesinde, ürettiği ısıyı devre kartına daha etkili bir şekilde aktarır.

Bu entegre ile güç kaynağı tasarlamak zor mudur?
→ TOP267VG, yüksek entegrasyon seviyesi sayesinde SMPS tasarımını oldukça kolaylaştırır. Power Integrations tarafından sağlanan PI Expert gibi tasarım yazılımları ve referans tasarımlar, süreci daha da basitleştirir.

Yüksek verimli ve kompakt anahtarlamalı güç kaynağı tasarımlarınızda TOP267VG ile performansı zirveye taşıyın.

Not: Bu sayfadaki bilgiler, genel bir bakış sunmak amacıyla hazırlanmıştır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
