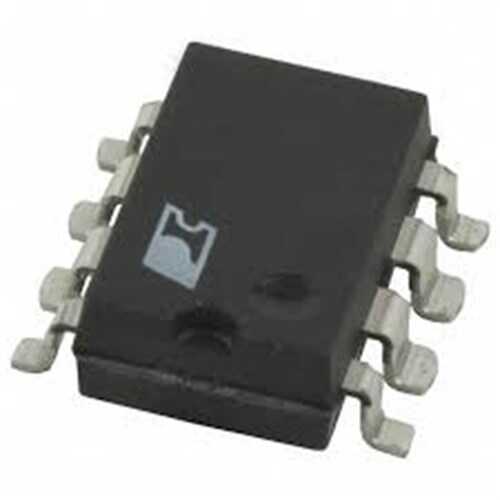

TOP412GN-TL - TOP412GN SMD-8 AC/DC Konvertör

TOP412GN-TL, TinySwitch-III ailesinin bir üyesi olan, yüksek verimli ve entegre bir AC/DC konvertör çipidir. Kompakt SMD-8 (G paketi) kılıfında sunulan bu bileşen, çok sayıda harici komponent ihtiyacını ortadan kaldırarak PCB'de yer tasarrufu ve daha düşük sistem maliyeti sağlar. Yüksek güvenilirlik ve enerji verimliliği gerektiren uygulamalar için tasarlanmıştır.

TOP412GN-TL'nin Özellikleri ve Avantajları

• Yüksek Entegrasyon: 700V'luk bir güç MOSFET'i, yüksek voltajlı anahtarlamalı akım kaynağı, PWM kontrolör ve koruma devrelerini tek bir pakette birleştirir.
• EcoSmart® Teknolojisi: Yük olmaksızın (no-load) ve bekleme (standby) modlarında ultra düşük güç tüketimi sağlayarak enerji verimliliği standartlarını karşılar.
• Kapsamlı Koruma Özellikleri: Otomatik yeniden başlatma (auto-restart) ile aşırı gerilim, düşük gerilim, aşırı sıcaklık ve aşırı yük koruması sunar.
• Frekans Titremesi (Jittering): EMI (Elektromanyetik Girişim) emisyonlarını önemli ölçüde azaltır, bu da daha küçük ve daha ucuz EMI filtreleri kullanılmasına olanak tanır.
• Kompakt SMD Kılıf: Yüzey montaj teknolojisine uygun olan SMD-8 kılıfı, modern ve kompakt elektronik tasarımlar için idealdir.

Başlıca Kullanım Alanları

• DVD/Blu-ray oynatıcılar ve set-top box'lar
• Küçük ev aletleri ve tüketici elektroniği
• Yardımcı (Auxiliary) ve bekleme (standby) güç kaynakları
• Endüstriyel kontrol sistemleri ve sayaçlar
• Notebook/Laptop adaptörleri

Sık Sorulan Sorular (SSS)

TOP412GN-TL ile ne kadar güç elde edebilirim?
→ Bu entegre, evrensel giriş voltajı (85-265 VAC) ve adaptör tipi bir tasarımda tipik olarak 6W'a kadar, açık çerçeve (open-frame) bir tasarımda ise 9W'a kadar güç sağlayabilir. Bu değerler soğutma ve tasarıma bağlıdır.

'G' paketi (SMD-8) ile diğer paketler arasında ne fark var?
→ TinySwitch-III ailesi farklı paketlerde (örneğin P paketi - DIP-8) sunulur. 'G' paketi yüzey montajlıdır ve ısıyı PCB'ye daha iyi yayma özelliğine sahiptir. 'P' paketi ise delik içi montaj (through-hole) için kullanılır. Fonksiyonları aynıdır ancak fiziksel montaj şekilleri farklıdır.

Kompakt ve yüksek verimli SMPS tasarımlarınız için TOP412GN-TL'nin entegre gücünden yararlanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
