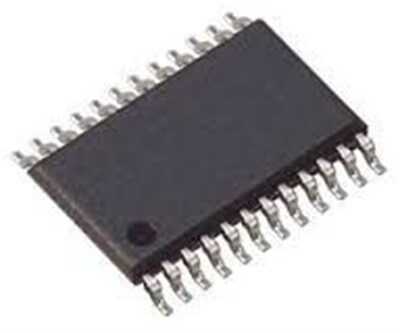

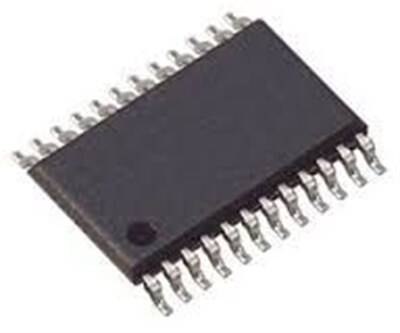

TPD2005F SSOP-24

TPD2005F, Toshiba tarafından üretilen, 8 kanallı bir düşük taraf (low-side) güç anahtarı dizisidir. Bu akıllı güç entegresi, mikrodenetleyici gibi düşük güçlü bir mantık kaynağından gelen sinyallerle röleler, solenoidler, lambalar ve küçük motorlar gibi endüktif veya rezistif yükleri sürmek için tasarlanmıştır. Yüzey montajlı SSOP-24 kılıfında sunulan bu entegre, dahili koruma özellikleri ile hem kendini hem de sürdüğü yükü korur.

TPD2005F SSOP-24'nin Özellikleri ve Avantajları

• 8 Bağımsız Kanal: Tek bir entegre ile 8 farklı yükü ayrı ayrı kontrol etme imkanı sunarak devre karmaşıklığını ve boyutunu azaltır.
• Dahili Koruma Devreleri: Her kanal için aşırı akım, aşırı sıcaklık ve aşırı gerilim (kenetleme diyotları ile) korumaları içerir.
• Yüksek Akım Kapasitesi: Her bir çıkış kanalı, endüktif yükleri rahatlıkla sürebilecek düzeyde akım kapasitesine sahiptir.
• Doğrudan Mikrodenetleyici Uyumlu: Girişleri standart 5V CMOS/TTL mantık seviyeleri ile uyumludur, bu sayede harici bir sürücü devresine ihtiyaç duymaz.
• Kompakt SSOP-24 Kılıf: Yoğun ve modern PCB tasarımları için ideal olan küçük boyutlu bir yüzey montaj kılıfıdır.

Başlıca Kullanım Alanları

• Endüstriyel Otomasyon ve PLC Çıkış Katları
• Otomotiv Elektroniği (Kontrol Modülleri)
• Ofis Otomasyon Cihazları (Yazıcılar, Fotokopi Makineleri)
• Ev Aletleri ve Beyaz Eşya Kontrol Kartları
• Röle ve Solenoid Sürücü Devreleri

Sık Sorulan Sorular (SSS)

Soru: 'Düşük taraf' (low-side) sürücü ne anlama gelir?
→ Düşük taraf sürücü, yükün güç kaynağı ile sürücü arasında değil, sürücü ile toprak (GND) arasında bağlandığı anlamına gelir. Anahtar (entegrenin içindeki transistor) kapandığında, yük üzerinden geçen akım toprağa akar ve yük aktif hale gelir. Bu, N-kanal MOSFET'ler için en yaygın ve verimli konfigürasyondur.

Soru: TPD2005F ile motor sürebilir miyim?
→ Evet, küçük DC motorları sürmek için kullanılabilir. Ancak, motorun ani kalkış akımının (stall current) entegrenin kanal başına maksimum akım limitini aşmadığından emin olmalısınız. Ayrıca, motorun yarattığı elektromanyetik gürültüyü bastırmak için motor terminallerine paralel bir seramik kondansatör eklemek iyi bir uygulamadır.

Güçlü ve korumalı yük sürme çözümleri için TPD2005F akıllı güç anahtarını projelerinize dahil edin!
