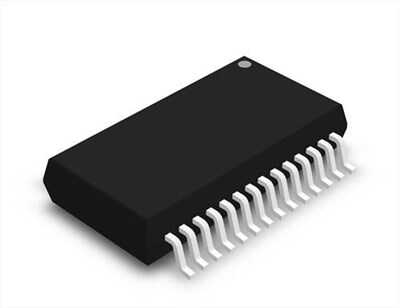

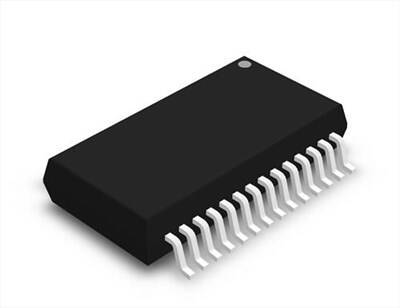

TPS65161PWPR - TPS65161 SSOP-28

TPS65161PWPR, özellikle TV ve monitörlerdeki TFT LCD paneller için tasarlanmış, çok kanallı bir bias güç kaynağı entegresidir. Tek bir çip üzerinde, bir LCD panelin ihtiyaç duyduğu tüm pozitif ve negatif voltajları üreten boost dönüştürücü, LDO regülatörler ve şarj pompası sürücülerini barındırır. TPS65161, kompakt SSOP-28 kılıfında sunulur.

TPS65161PWPR - TPS65161 SSOP-28'nin Özellikleri ve Avantajları

• Hepsi Bir Arada Çözüm: Bir LCD panelin ihtiyaç duyduğu VGL, VGH, VDD ve AVDD gibi tüm bias voltajlarını tek bir entegre ile üretir.
• Entegre Boost Dönüştürücü: 8V ile 14.7V arası girişten 18V'a kadar çıkış sağlayabilen, 1.2MHz anahtarlamalı boost dönüştürücü içerir.
• Doğrusal Regülatörler (LDO): Hassas voltaj regülasyonu için entegre LDO'lar barındırır.
• Kontrol Edilebilir Açılış Sırası: LCD panelin zarar görmesini önlemek için güç voltajlarının belirli bir sırada açılmasını sağlar.
• Kapsamlı Koruma: Termal kapanma, aşırı akım ve kısa devre korumaları gibi özelliklerle sistem güvenliğini en üst düzeye çıkarır.

Başlıca Kullanım Alanları

• TFT LCD Televizyonlar
• LCD Monitörler
• Endüstriyel Ekran Panelleri
• Notebook ve Tablet LCD Ekranları
• Otomotiv Bilgi-Eğlence Sistemleri

Sık Sorulan Sorular (SSS)

Bu entegre neden LCD paneller için özel olarak tasarlanmıştır?
→ TFT LCD paneller, pikselleri sürmek için birden fazla pozitif ve negatif voltaj rayına (VGH, VGL, AVDD vb.) ihtiyaç duyar. TPS65161, bu karmaşık güç gereksinimlerini tek bir çipte toplayarak tasarımı basitleştirir, bileşen sayısını azaltır ve kartta yer kazandırır.

'PWPR' soneki ne anlama gelmektedir?
→ Bu sonek genellikle Texas Instruments ürünlerinde paket tipini ve sevkiyat formatını belirtir. 'PWP' SSOP kılıfını, 'R' ise 'Tape and Reel' (Bant ve Makara) paketlemesini ifade eder.

LCD panel tabanlı projelerinizde güç yönetimini basitleştirmek ve performansı artırmak için TPS65161PWPR'yi kullanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
