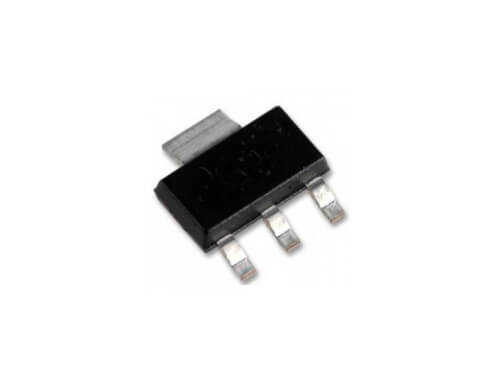

UA78M05CDCY - Marking: C5 SOT-223

UA78M05CDCY, elektronik devrelerde yaygın olarak kullanılan, sabit 5V çıkış sağlayan bir pozitif voltaj regülatörüdür. SOT-223 yüzey montaj (SMD) kılıfı ile modern PCB tasarımları için ideal olan bu 5V lineer regülatör, mikrodenetleyiciler, sensörler ve diğer dijital mantık devreleri için kararlı bir güç kaynağı oluşturur. 'C5' işareti, komponenti PCB üzerinde tanımayı kolaylaştırır.

UA78M05CDCY'nin Özellikleri ve Avantajları

• Sabit 5V Çıkış: Hassas devreler için ±%4 toleransla kararlı ve regüle edilmiş bir 5V çıkış sağlar.
• Orta Seviye Akım Kapasitesi: 500mA'e kadar çıkış akımı sağlayarak birçok dijital ve analog uygulamayı destekler.
• Dahili Korumalar: Aşırı ısınmaya karşı termal kapatma ve çıkışta oluşabilecek kısa devrelere karşı akım sınırlama korumalarına sahiptir.
• Kolay Kullanım: Sadece giriş ve çıkış kapasitörleri gibi birkaç harici bileşenle kullanımı son derece basittir.
• SOT-223 Kılıf: İyi bir termal performansa sahip olan bu SMD kılıfı, kompakt tasarımlarda etkili bir ısı dağılımı sağlar.

Başlıca Kullanım Alanları

• Mikrodenetleyici (Arduino, PIC, ESP) devrelerinin beslemesi
• Dijital mantık entegreleri (TTL, CMOS) için güç kaynağı
• Sensörler ve op-amp'lar için lokal voltaj regülasyonu
• Daha yüksek voltajlı bir kaynaktan 5V'luk bir hat oluşturma
• USB destekli projeler

Sık Sorulan Sorular (SSS)

Soru: Bu regülatör için minimum giriş voltajı nedir?
→ Kararlı bir 5V çıkış elde etmek için giriş voltajı genellikle çıkış voltajından en az 2V-2.5V daha yüksek olmalıdır. Yani, yaklaşık 7V-7.5V'luk bir minimum giriş voltajı tavsiye edilir.

Soru: Giriş ve çıkışa kapasitör bağlamak zorunlu mu?
→ Evet, kesinlikle zorunludur. Giriş kapasitörü (genellikle 0.33µF) gürültüyü filtreler, çıkış kapasitörü (genellikle 0.1µF) ise regülatörün kararlılığını (stabilitesini) sağlar ve anlık akım çekişlerini karşılar.

UA78M05CDCY ile devreleriniz için stabil ve güvenilir bir 5V güç hattı oluşturun!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler ve uygulama devreleri için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
