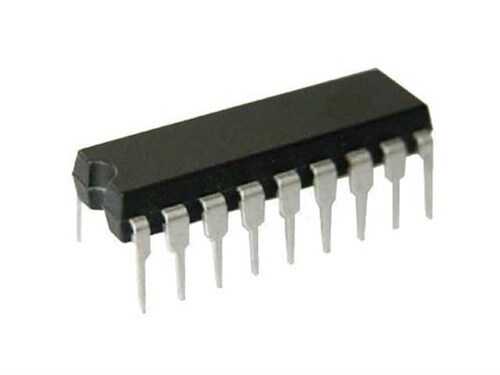

UC2526N DIP-18

UC2526N, yüksek performanslı ve çok yönlü bir regüleli darbe genişlik modülatörü (PWM) kontrol entegresidir. Anahtarlamalı güç kaynaklarının (SMPS) kalbi olarak görev yapan bu entegre, sabit frekanslı ve push-pull, half-bridge veya full-bridge gibi çeşitli topolojilerde voltaj regülasyonu için gerekli tüm kontrol devrelerini içerir. Klasik DIP-18 kılıfı sayesinde prototipleme ve delik içi montaj uygulamaları için son derece uygundur.

UC2526N'nin Özellikleri ve Avantajları

• Çift Çıkış Sürücüsü: 180° faz farklı, totem-pole yapısında iki adet çıkış sürücüsü sayesinde push-pull ve köprü tipi dönüştürücüleri doğrudan sürebilir.
• Ayarlanabilir Ölü Zaman (Dead-Time): Çıkış transistörlerinin aynı anda iletime geçmesini (shoot-through) önlemek için hassas ölü zaman kontrolü imkanı sunar.
• Dahili Hata Yükselteci: Geri besleme döngüsü için dahili hata yükselteci (error amplifier) barındırır, bu da tasarım karmaşıklığını azaltır.
• Geniş Frekans Aralığı: Tek bir harici RC ağı ile 1Hz'den 350kHz'e kadar geniş bir osilatör frekans aralığında çalışabilir.
• Yumuşak Başlatma (Soft-Start): Harici bir kapasitör ile ayarlanabilen yumuşak başlatma özelliği, açılış anındaki akım ve voltaj stresini azaltır.
• Giriş Voltajı Kilitleme (UVLO): Düşük besleme voltajı durumunda entegrenin kararsız çalışmasını önleyen dahili UVLO devresine sahiptir.

Başlıca Kullanım Alanları

• DC-DC Dönüştürücüler (Push-Pull, Half-Bridge, Full-Bridge)
• Off-Line Anahtarlamalı Güç Kaynakları (SMPS)
• DC Motor Sürücü Kontrol Devreleri
• Kesintisiz Güç Kaynakları (UPS)
• Inverter ve Güç Çeviricileri

Sık Sorulan Sorular (SSS)

UC2526N, popüler TL494 entegresi ile aynı mıdır?
→ UC2526N, TL494'e göre daha gelişmiş ve yüksek performanslı bir entegredir. Her ikisi de PWM kontrolcüsü olmasına rağmen, UC2526N daha yüksek akım kapasiteli totem-pole çıkışlara, daha hassas referans voltajına ve genellikle daha iyi dinamik performansa sahiptir. Pin yapıları farklıdır ve doğrudan birbirlerinin yerine kullanılamazlar.

'Ölü zaman' (dead-time) kontrolü neden önemlidir?
→ Push-pull veya köprü tipi (half/full bridge) topolojilerde, anahtarlama elemanlarının (genellikle MOSFET veya BJT'ler) birinin kapanması ile diğerinin açılması arasında çok kısa bir bekleme süresi olması gerekir. Eğer bu süre olmazsa, her iki anahtar da anlık olarak iletime geçerek güç kaynağını kısa devre edebilir. Ölü zaman kontrolü, bu tehlikeli durumu önleyerek devrenin güvenli çalışmasını sağlar.

Güçlü ve esnek anahtarlamalı güç kaynağı tasarımlarınız için UC2526N'nin kanıtlanmış performansına güvenin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
