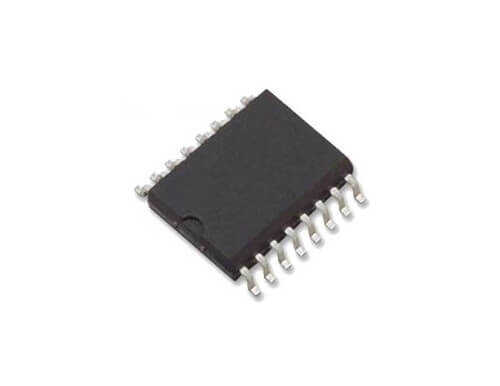

UC28025DW SOP-16

UC28025DW, yüksek frekanslı anahtarlamalı güç kaynakları (SMPS) için tasarlanmış, yüksek performanslı bir akım modlu PWM kontrolcüsüdür. SOP-16 yüzey montaj kılıfındaki bu entegre, 1 MHz'e kadar çalışma frekansı ve çift alternatif çıkışı ile modern, kompakt ve verimli güç dönüştürücü tasarımları için gelişmiş özellikler sunar.

UC28025DW'nin Özellikleri ve Avantajları

• Yüksek Frekanslı Çalışma: 1 MHz'e kadar programlanabilir osilatör frekansı, daha küçük manyetik bileşenler ve kapasitörler kullanılmasına olanak tanır.
• Akım Modu Kontrolü: Geliştirilmiş hat regülasyonu, döngüden döngüye akım sınırlama ve basitleştirilmiş döngü kompanzasyonu gibi avantajlar sunar.
• Çift Yüksek Akımlı Çıkış: Push-pull ve köprü topolojileri için ideal olan, 1A tepe akımına sahip totem-pole çıkışlarına sahiptir.
• Ayarlanabilir Deadtime (Ölü Zaman): Çıkışlar arasındaki ölü zaman kontrolü, köprü topolojilerinde 'shoot-through' (kısa devre) akımını önler.
• Kapsamlı Koruma: Düşük voltaj kilitleme (UVLO), yumuşak başlangıç (soft-start) ve dahili hata yükselticisi gibi özellikler içerir.

Başlıca Kullanım Alanları

• Telekomünikasyon ve veri merkezi güç kaynakları
• Yüksek yoğunluklu DC-DC dönüştürücüler
• Push-pull, half-bridge (yarım köprü) ve full-bridge (tam köprü) dönüştürücüler
• Endüstriyel güç sistemleri
• Yüksek verimli AC/DC güç kaynaklarının sekonder taraf kontrolü

Sık Sorulan Sorular (SSS)

Soru: Akım modu kontrolünün voltaj modu kontrolüne göre avantajı nedir?
→ Akım modu kontrolü, giriş voltajı değişikliklerine daha hızlı yanıt verir (mükemmel hat regülasyonu), döngü başına akım sınırlaması sağlayarak daha güvenilir bir koruma sunar ve kontrol döngüsü karakteristiğini basitleştirerek kompanzasyon devresinin tasarımını kolaylaştırır.

Soru: Bu entegrenin çıkışları doğrudan güç MOSFET'lerini sürebilir mi?
→ Evet, UC28025DW'nin 1A tepe akım kapasitesine sahip güçlü çıkışları, harici bir sürücüye gerek kalmadan birçok güç MOSFET'ini doğrudan sürmek için tasarlanmıştır.

UC28025DW PWM kontrolcüsü ile gelişmiş ve yüksek frekanslı güç dönüştürücü tasarımları gerçekleştirin!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler ve uygulama devreleri için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
