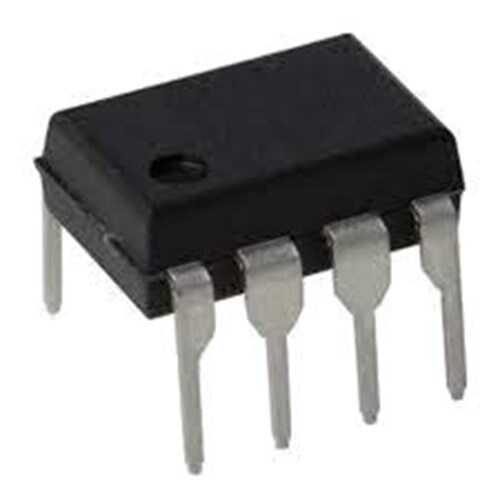

UC2842BN DIP-8 Akım Modlu PWM Kontrol Entegresi

UC2842BN, yüksek performanslı ve verimli anahtarlamalı güç kaynakları (SMPS) tasarlamak için endüstri standardı haline gelmiş bir akım modlu PWM kontrol entegresidir. Kompakt DIP-8 kılıfı içinde, off-line ve DC-DC dönüştürücü uygulamaları için gerekli tüm kontrol ve koruma özelliklerini barındırır.

UC2842BN'nin Özellikleri ve Avantajları

• Akım Modlu Kontrol: Çevrimden çevrime akım sınırlama, daha hızlı tepki süresi ve basitleştirilmiş döngü kompanzasyonu gibi avantajlar sunar.
• Düşük Başlatma Akımı: Düşük başlangıç akımı (genellikle 1mA altında) sayesinde verimli bir başlatma devresi tasarımına olanak tanır.
• Yüksek Frekanslı Çalışma: 500kHz'e kadar çalışma frekansını destekleyerek daha küçük manyetik bileşenler (trafo, bobin) ve kapasitörler kullanılmasına imkan verir.
• Hassas Voltaj Referansı: Kararlı bir çıkış voltajı regülasyonu için dahili olarak hassas bir voltaj referansı içerir.
• Dahili Koruma Mekanizmaları: Düşük voltaj kilitleme (UVLO) ve aşırı akım koruması gibi temel güvenlik özelliklerine sahiptir.

Başlıca Kullanım Alanları

• Off-line AC/DC Anahtarlamalı Güç Kaynakları (SMPS)
• DC-DC Çeviriciler (Boost, Flyback, Forward topolojileri)
• Adaptörler ve Şarj Cihazları
• Endüstriyel Güç Kaynakları
• LED Sürücü Devreleri

Sık Sorulan Sorular (SSS)

Soru: UC2842, UC2843, UC2844 ve UC2845 arasındaki temel farklar nelerdir?
→ Cevap: Bu entegreler aynı aileye aittir ve temel olarak çalışma görev döngüsü (duty cycle) limitleri ve düşük voltaj kilitleme (UVLO) eşiklerinde farklılık gösterirler. UC2842 ve UC2844 %100'e yakın bir görev döngüsüne izin verirken, UC2843 ve UC2845 %50 ile sınırlıdır. Ayrıca UVLO eşikleri de farklıdır, bu da farklı başlatma voltajları anlamına gelir.

Soru: Bu entegre ile bir flyback SMPS nasıl tasarlanır?
→ Cevap: UC2842BN, bir flyback dönüştürücünün birincil (primer) tarafındaki anahtarlama elemanını (genellikle bir MOSFET) kontrol etmek için kullanılır. Çıkış voltajı bir optokuplör aracılığıyla geri beslenir ve entegrenin COMP pinine uygulanır. Akım algılama direnci üzerinden okunan akım bilgisi ise CS pini ile PWM sinyalini çevrimden çevrime kontrol eder.

Güç kaynağı tasarımlarınızda güvenilirlik ve verimlilik için endüstri standardı UC2842BN PWM kontrolörünü kullanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projenizin doğruluğu ve güvenliği için lütfen ilgili ürünün resmi 'datasheet' belgesini kontrol ediniz.
