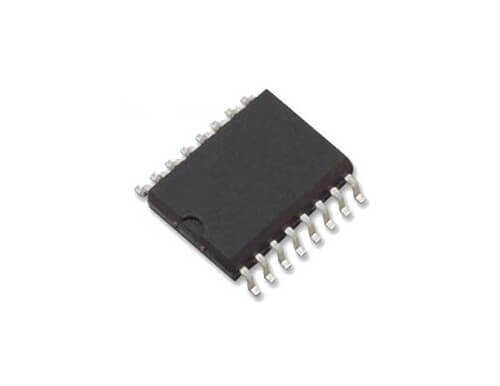

UC2846DW SOP-16

UC2846DW, gelişmiş özelliklere sahip, çok yönlü bir akım modlu PWM kontrolcü entegresidir. SOP-16 kılıfında sunulan bu komponent, özellikle push-pull, half-bridge ve full-bridge gibi çift anahtarlı topolojiler için tasarlanmıştır. Güç yönetimi uygulamalarında güvenilirlik ve esneklik sağlamak amacıyla zengin bir özellik seti sunar.

UC2846DW'nin Özellikleri ve Avantajları

• Akım Modu Kontrolü: Hızlı transient yanıtı ve kolay döngü stabilizasyonu sağlayarak üstün performans sunar.
• Paralellenebilir Çift Çıkış: İki adet totem-pole çıkışı, daha yüksek akım gerektiren uygulamalar için paralel olarak çalıştırılabilir.
• Programlanabilir Deadtime (Ölü Zaman): Çıkışlar arasındaki ölü zamanın hassas bir şekilde kontrol edilmesi, köprü tasarımlarında çapraz iletimi önler.
• Düşük Voltaj Kilitleme (UVLO): Besleme voltajı belirli bir eşiğin altındayken entegrenin çalışmasını engelleyerek kararsız durumların önüne geçer.
• Dahili Osilatör ve Senkronizasyon: Hassas bir dahili osilatöre sahiptir ve harici bir saat sinyali ile senkronize edilebilir.
• Yumuşak Başlatma (Soft-Start): Devreye ilk güç verildiğinde akım ve voltajın yavaşça yükselmesini sağlayarak bileşenleri stresten korur.

Başlıca Kullanım Alanları

• Çevrimdışı (Offline) AC/DC güç kaynakları
• DC motor kontrol devreleri
• Push-pull, half-bridge ve full-bridge dönüştürücüler
• Kesintisiz Güç Kaynakları (UPS)
• Endüstriyel kaynak makineleri

Sık Sorulan Sorular (SSS)

Soru: UC2846 ile UC384x serisi arasındaki temel fark nedir?
→ Temel fark topolojidedir. UC384x serisi (UC3842, 3843 vb.) tek çıkışlıdır ve genellikle flyback veya forward gibi tek anahtarlı topolojiler için tasarlanmıştır. UC2846 ise çift çıkışlı yapısıyla push-pull ve köprü gibi çift anahtarlı topolojilere yöneliktir.

Soru: 'Deadtime' (ölü zaman) kontrolü neden önemlidir?
→ Half-bridge veya full-bridge gibi topolojilerde, bir anahtar kapanmadan diğerinin açılması 'shoot-through' adı verilen bir kısa devre durumuna yol açar. Deadtime, iki anahtarın da aynı anda kapalı olduğu kısa bir süre yaratarak bu tehlikeli durumu engeller.

UC2846DW'nin esnek çift çıkış yapısıyla karmaşık anahtarlamalı güç kaynağı projelerinizi kolayca yönetin!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler ve uygulama devreleri için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
