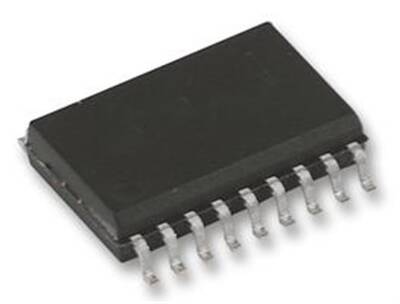

UC3526ADW SOP-18

UC3526ADW, endüstride kendini kanıtlamış, güvenilir bir regüleli darbe genişlik modülatörü (PWM) entegresidir. SOP-18 yüzey montaj kılıfındaki bu voltaj modlu kontrolcü, çok çeşitli anahtarlamalı güç kaynağı ve DC-DC dönüştürücü tasarımları için gerekli tüm kontrol devrelerini tek bir çipte birleştirir. Esnekliği ve kararlı performansıyla bilinir.

UC3526ADW'nin Özellikleri ve Avantajları

• Voltaj Modu Kontrolü: Gürültüye karşı yüksek bağışıklığı ile bilinen, klasik ve sağlam bir kontrol topolojisi sunar.
• Çift Totem-Pole Çıkışı: 200mA kaynak/lavabo (source/sink) kapasitesine sahip çift çıkışı, push-pull veya köprü yapılandırmalarını destekler.
• Programlanabilir Osilatör: Çalışma frekansı harici bir direnç ve kapasitör ile kolayca ayarlanabilir.
• Yumuşak Başlatma (Soft-Start): Harici bir kapasitör ile ayarlanabilen yumuşak başlatma özelliği, başlangıçtaki stresi azaltır.
• Hata Yükselticisi ve Kapatma Pini: Dahili hata yükselticisi geri besleme döngüsünü yönetirken, harici bir sinyal ile çıkışları anında kapatmak için bir kapatma (shutdown) pini bulunur.
• Ayarlanabilir Deadtime: Çıkışlar arasındaki ölü zaman kontrolü, sistem güvenliğini artırır.

Başlıca Kullanım Alanları

• DC-DC dönüştürücüler (Buck, Boost, Flyback, Forward)
• Çevrimdışı (Offline) güç kaynakları
• Motor hız kontrol üniteleri
• Aydınlatma balastları
• Güç amplifikatörleri için anahtarlamalı besleme katları

Sık Sorulan Sorular (SSS)

Soru: Bu entegre akım modu mu yoksa voltaj modu kontrolcü müdür?
→ UC3526A, bir voltaj modu kontrolcüsüdür. Geri besleme döngüsü, doğrudan çıkış voltajını referans voltajıyla karşılaştırarak çalışır. Akım algılama pini bulunmaz.

Soru: Yumuşak başlatma (soft-start) süresini nasıl ayarlarım?
→ Yumuşak başlatma süresi, Soft-Start pinine bağlanan harici bir kapasitörün değeri ile belirlenir. Kapasitör değeri ne kadar büyük olursa, başlatma süresi o kadar uzun olur.

Güvenilirliği kanıtlanmış UC3526ADW PWM entegresi ile stabil ve kontrol edilebilir güç devreleri tasarlayın!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler ve uygulama devreleri için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
