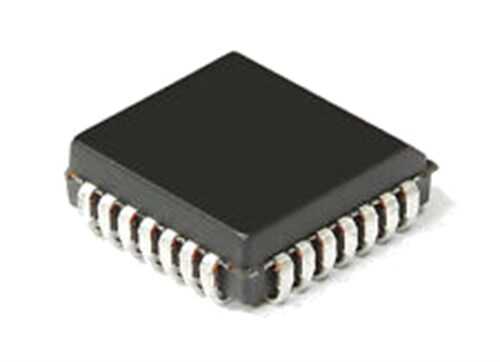

UC3625Q PLCC-28

UC3625Q, yüksek performanslı fırçasız DC motor (BLDC) sürücü uygulamaları için özel olarak geliştirilmiş, gelişmiş bir motor kontrol entegresidir. PWM (Darbe Genişlik Modülasyonu) tekniği ile motor hızını ve torkunu hassas bir şekilde kontrol etmek için gerekli tüm mantık ve sürücü devrelerini tek bir çipte toplar.

UC3625Q'nun Özellikleri ve Avantajları

• Tam Entegre Çözüm: Hall etkisi sensörlerinden gelen sinyalleri işlemek, PWM sinyalleri üretmek ve harici güç MOSFET'lerini sürmek için gerekli tüm fonksiyonları içerir.
• Hassas Hız Kontrolü: Dahili hata yükselteci (error amplifier) ve PWM modülatörü sayesinde kapalı çevrim hız kontrolü (closed-loop speed control) uygulamaları için idealdir.
• Gelişmiş Koruma Özellikleri: Düşük voltaj kilitleme (UVLO), aşırı akım koruması ve termal kapatma gibi entegre koruma mekanizmaları ile güvenilir bir motor kontrolü sağlar.
• Frenleme ve Yön Kontrolü: Harici sinyallerle motorun yönünü değiştirmeyi ve dinamik frenleme yapmayı destekler.
• Kasa Tipi: PLCC-28 (J-lead) yüzey montajlı paket, kompakt motor sürücü kartları için uygun bir çözümdür.

Başlıca Kullanım Alanları

• Fırçasız DC Motor (BLDC) Sürücü Devreleri
• Robotik ve Otomasyon Sistemleri
• Bilgisayar Fanları, Disk Sürücüleri ve Yazıcılar
• Elektrikli El Aletleri ve Tıbbi Cihazlar
• HVAC (Isıtma, Havalandırma ve Klima) Sistemleri

Sık Sorulan Sorular (SSS)

Soru: Bu entegre motoru doğrudan sürebilir mi?
→ Cevap: Hayır, UC3625Q bir kontrol entegresidir. Motor sargılarına gerekli yüksek akımı sağlamak için harici bir güç katına (genellikle 6 adet N-kanal MOSFET'ten oluşan bir 3-faz köprü) ihtiyaç duyar. UC3625Q bu MOSFET'leri sürmek için sinyaller üretir.

Soru: Hall etkisi sensörü olmadan kullanılabilir mi?
→ Cevap: UC3625Q, motorun rotor pozisyonunu algılamak için tipik olarak üç adet Hall etkisi sensöründen gelen geri beslemeye ihtiyaç duyar. Sensörsüz (sensorless) kontrol için farklı entegreler gereklidir.

Fırçasız DC motor kontrol projelerinizde UC3625Q ile hassasiyet ve güvenilirliği yakalayın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
