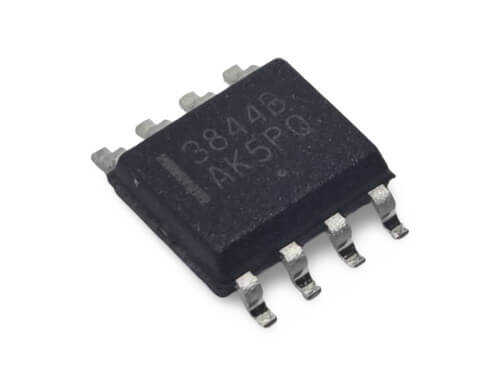

UC3844BD1R2G - 3844B SOIC-8

UC3844BD1R2G (genellikle 3844B olarak bilinir), yüksek performanslı, sabit frekanslı bir akım modlu PWM (Darbe Genişlik Modülasyonu) denetleyicisidir. Özellikle çevrimdışı ve DC-DC dönüştürücü uygulamaları için tasarlanmış olan bu entegre, az sayıda harici bileşenle verimli ve güvenilir anahtarlamalı güç kaynakları (SMPS) oluşturulmasını sağlar. Yaygın olarak kullanılan SOIC-8 kılıfında sunulmaktadır.

UC3844BD1R2G'nin Özellikleri ve Avantajları

• Akım Modlu Kontrol: Hızlı döngüsel akım sınırlaması ve daha iyi hat regülasyonu sağlar.
• Yüksek Frekanslı Çalışma: 500 kHz'e kadar çalışma frekansı, daha küçük manyetik bileşenler ve kapasitörler kullanılmasına olanak tanır.
• Optimize Edilmiş Yük Cevabı: Yük değişikliklerine hızlı ve kararlı bir şekilde yanıt verir.
• Düşük Başlangıç Akımı: Düşük güç tüketimi ile verimli bir başlangıç (startup) sağlar.
• Dahili Koruma Özellikleri: Düşük voltaj kilitleme (UVLO) ve hassas akım sınırlama gibi korumalar içerir.
• Yüksek Akım Totem Pole Çıkışı: Güç MOSFET'lerini hızlı ve verimli bir şekilde sürebilme kapasitesine sahiptir.

Başlıca Kullanım Alanları

• Anahtarlamalı Güç Kaynakları (SMPS)
• DC-DC Dönüştürücüler (Boost, Buck, Flyback)
• Elektronik Balastlar
• Adaptörler ve Şarj Cihazları
• Dağıtılmış Güç Sistemleri
• Endüstriyel Güç Kaynakları

Sık Sorulan Sorular (SSS)

Soru: UC3844 ile UC3842/UC3843/UC3845 arasındaki fark nedir?
→ Bu entegreler aynı aileye aittir. Temel farklar, maksimum görev döngüsü (% duty cycle) ve düşük voltaj kilitleme (UVLO) eşiklerinde yatmaktadır. UC3842 ve UC3844 %100'e yakın görev döngüsüne izin verirken, UC3843 ve UC3845 %50 ile sınırlıdır. Projenizin topolojisine göre doğru olanı seçmeniz gerekir.

Soru: Akım modlu kontrolün voltaj modlu kontrole göre avantajı nedir?
→ Akım modlu kontrol, daha hızlı geçici yanıt, daha basit döngü telafisi ve doğal darbe-darbe akım sınırlaması gibi avantajlar sunar. Bu, daha kararlı ve daha güvenilir bir güç kaynağı tasarımıyla sonuçlanır.

Güç kaynağı tasarımlarınızda UC3844B'nin kanıtlanmış performansı ve güvenilirliği ile verimliliği yakalayın.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
