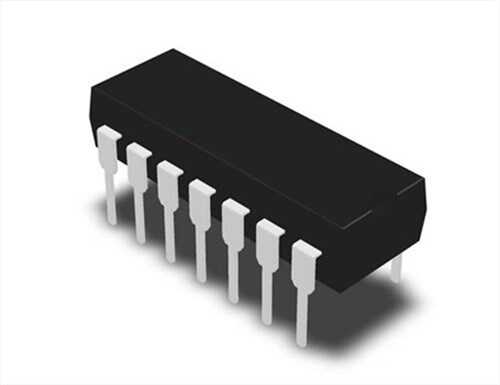

UC3901N - UC3901 DIP-14 Yük Paylaşım Kontrol Entegresi

UC3901N, birden fazla güç kaynağı modülünün paralel olarak çalıştırıldığı yedekli (redundant) güç sistemlerinde yük akımının modüller arasında eşit olarak paylaşılmasını sağlayan özel bir yük paylaşım kontrol entegresidir. Sistem güvenilirliğini artırmak ve tek bir güç kaynağının aşırı yüklenmesini önlemek için tasarlanmıştır. Prototipleme için uygun DIP-14 kılıfında gelir.

UC3901N'nin Özellikleri ve Avantajları

• Hassas Yük Paylaşımı: Her bir güç kaynağı modülünün çıkış akımını izler ve çıkış voltajlarını hafifçe ayarlayarak yükün tüm modüller arasında dengeli bir şekilde dağıtılmasını sağlar.
• Yüksek Güvenilirlik: Bir modül arızalandığında, diğer modüllerin yükü devralmasını sağlayarak sistemin kesintisiz çalışmasına olanak tanır. Bu, özellikle sunucular ve telekomünikasyon sistemleri için kritiktir.
• Bağımsız Çalışma: Her modül kendi UC3901'ini kullanır ve modüller arasında sadece tek bir sinyal hattı (share bus) ile haberleşir. Bu, sistemi basit ve modüler hale getirir.
• Ayarlanabilir Voltaj/Akım: Entegre, güç kaynağının çıkış voltajını veya akım limitini ayarlayarak yük paylaşımını gerçekleştirir, bu da farklı SMPS tasarımlarıyla uyumluluk sağlar.
• DIP-14 Kılıf: Delik içi montaj gerektiren uygulamalar ve geliştirme kartları için kolay kullanım sunar.

Başlıca Kullanım Alanları

• N+1 Yedekli Güç Sistemleri
• Sunucu ve Veri Merkezi Güç Kaynakları
• Telekomünikasyon Baz İstasyonları
• Yüksek Güçlü, Modüler Güç Kaynakları
• Kesintisiz Güç Kaynakları (UPS)

Sık Sorulan Sorular (SSS)

Soru: 'Yük Paylaşımı' neden gereklidir?
→ İki veya daha fazla güç kaynağı paralel bağlandığında, üretim toleransları nedeniyle birinin çıkış voltajı diğerinden çok az daha yüksek olur. Bu durumda, yüksek voltajlı olan kaynak neredeyse tüm yükü çekerken diğeri boşta kalır. Yük paylaşım kontrolcüsü, bu durumu önleyerek her kaynağın kapasitesi oranında yük çekmesini garanti eder.

Soru: UC3901N herhangi bir güç kaynağı ile kullanılabilir mi?
→ UC3901N, geri besleme (feedback) döngüsüne müdahale edilebilen güç kaynakları ile kullanılabilir. Entegrenin, güç kaynağının çıkış voltajını küçük bir aralıkta ayarlayabilmesi gerekir. Bu, çoğu modern SMPS tasarımı için mümkündür.

Yüksek güvenilirlik gerektiren modüler güç sistemlerinizde mükemmel denge için UC3901N yük paylaşım kontrolcüsünü kullanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
