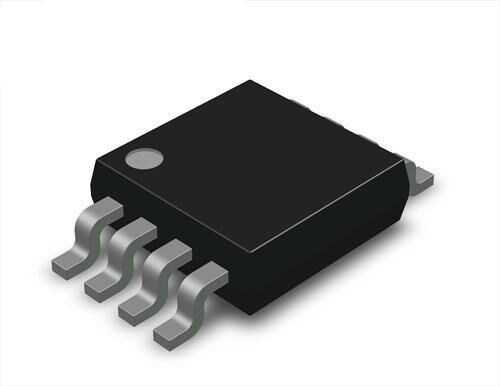

UCC27324DGNR - 27324 MSOP-8

UCC27324DGNR, güç elektroniği uygulamaları için özel olarak tasarlanmış, yüksek hızlı, çift kanallı bir MOSFET sürücü entegresidir. Her bir kanalı 4A tepe akımı sağlayabilen bu güçlü sürücü, büyük MOSFET'leri ve IGBT'leri hızlı ve verimli bir şekilde anahtarlamak için idealdir. Kompakt MSOP-8 kılıfı, yerden tasarruf gerektiren modern tasarımlar için mükemmel bir çözüm sunar.

UCC27324DGNR - 27324 MSOP-8'nin Özellikleri ve Avantajları

• Yüksek Tepe Çıkış Akımı: Her kanal için 4A kaynak ve batırma (source/sink) kapasitesi, yüksek kapı şarjına sahip MOSFET'lerin bile hızla sürülmesini sağlar.
• Çift Kanal Yapısı: Tek bir entegre içinde iki bağımsız sürücü kanalı barındırarak, yarım köprü (half-bridge) gibi topolojilerde yerden ve maliyetten tasarruf sağlar.
• Geniş Çalışma Gerilimi: 4.5V ile 15V arasında geniş bir besleme gerilimi aralığında çalışarak farklı sistemlerle uyumluluk sunar.
• Hızlı Anahtarlama Süreleri: Düşük yayılma gecikmesi (propagation delay) ve hızlı yükselme/düşme süreleri (rise/fall times) sayesinde anahtarlama kayıplarını en aza indirir.
• Kompakt Kılıf: MSOP-8 PowerPAD™ kılıfı, mükemmel termal performans sunarken PCB üzerinde minimum alan kaplar.

Başlıca Kullanım Alanları

• Anahtarlamalı Güç Kaynakları (SMPS)
• DC-DC Dönüştürücüler
• Motor Sürücü Devreleri ve Endüstriyel Kontrol
• Senkron Doğrultucular (Synchronous Rectifiers)
• Güneş Enerjisi İnvertörleri ve UPS Sistemleri

Sık Sorulan Sorular (SSS)

UCC27324DGNR ile UCC27324DR arasındaki temel fark nedir?
→ Temel fark kılıf tipidir. UCC27324DGNR, daha küçük ve daha iyi termal performansa sahip MSOP-8 PowerPAD™ kılıfında gelirken, UCC27324DR standart SOIC-8 kılıfındadır. Elektriksel özellikleri büyük ölçüde aynıdır.

Bu sürücü TTL lojik seviyeleri ile uyumlu mudur?
→ Evet, UCC27324'ün girişleri hem TTL hem de CMOS lojik seviyeleriyle uyumludur, bu da onu çok çeşitli mikrodenetleyiciler ve kontrolcüler ile doğrudan kullanılabilir hale getirir.

Güç elektroniği tasarımlarınızı UCC27324DGNR'nin hızı ve gücüyle bir üst seviyeye taşıyın!

Not: Bu sayfadaki bilgiler, genel bir bakış sunmak amacıyla hazırlanmıştır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
