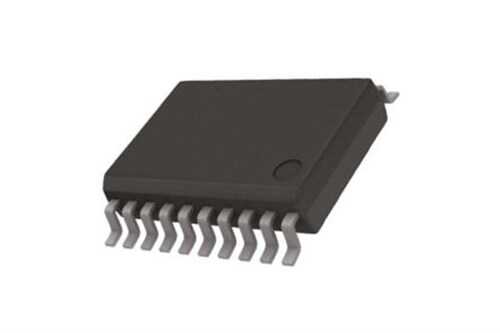

UCC28070DWR - UCC28070 SOP-20

UCC28070DWR, yüksek güçlü AC/DC güç kaynakları için tasarlanmış, gelişmiş bir iki fazlı geçişmeli (interleaved) Güç Faktörü Düzeltme (PFC) kontrolcüsüdür. Ortalama akım modu kontrolünü kullanan bu entegre, yüksek verimlilik ve düşük harmonik bozulma sağlayarak zorlu güç standartlarını karşılar. SOP-20 kılıfı, karmaşık fonksiyonları kompakt bir yapıda sunar.

UCC28070DWR'nin Özellikleri ve Avantajları

• Geçişmeli (Interleaved) Çalışma: İki fazlı yapı, giriş akım dalgalanmasını azaltır, bu da daha küçük giriş filtre bileşenleri ve daha yüksek verimlilik anlamına gelir.
• Geniş Yük Aralığında Yüksek Verimlilik: Faz yönetimi özelliği sayesinde düşük yüklerde bir fazı kapatarak verimliliği artırır.
• Düşük Toplam Harmonik Bozulma (THD): Gelişmiş kontrol algoritmaları sayesinde şebekeden çekilen akımın sinüs formuna yakın olmasını sağlar.
• Kapsamlı Koruma Özellikleri: Çıkış aşırı voltaj, açık döngü, aşırı akım ve aşırı sıcaklık korumaları gibi tam bir koruma paketi sunar.
• Programlanabilir Frekans: Çalışma frekansı 30kHz ile 300kHz arasında ayarlanabilir, bu da tasarım esnekliği sağlar.
• SOP-20 Kılıf: Yüksek pin sayısına sahip uygulamalar için uygun, standart bir yüzey montaj kılıfıdır.

Başlıca Kullanım Alanları

• Sunucu ve Veri Merkezi Güç Kaynakları
• Telekomünikasyon Doğrultucuları
• Yüksek Güçlü Endüstriyel Güç Sistemleri (300W - 2kW+)
• Elektrikli Araç Şarj İstasyonları (On-board / Off-board)
• Yüksek Güçlü LED Aydınlatma Sistemleri

Sık Sorulan Sorular (SSS)

'Interleaved' (geçişmeli) PFC'nin tek fazlı PFC'ye göre avantajı nedir?
→ Geçişmeli PFC, iki güç katmanını 180 derece faz farkıyla çalıştırır. Bu, giriş ve çıkış akım dalgalanmalarını birbirini sönümlemesini sağlayarak daha küçük ve daha ucuz filtre bileşenlerine olanak tanır, termal stresi dağıtır ve genel verimliliği artırır.

Bu entegre hangi güç seviyeleri için tavsiye edilir?
→ UCC28070DWR, genellikle 300W'tan başlayıp birkaç kilowatt'a kadar uzanan yüksek güçlü uygulamalar için idealdir.

Yüksek güçlü tasarımlarınızda maksimum verimlilik ve üstün performans için UCC28070DWR PFC kontrolcüsünü seçin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
