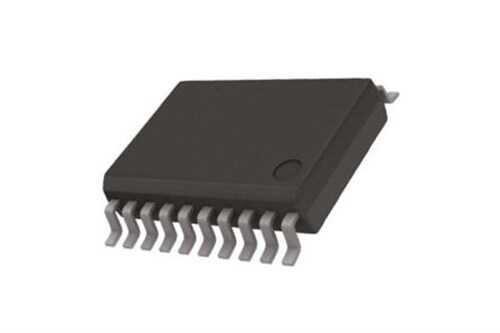

UCC28513DW SOP-20

UCC28513DW, yüksek verimli ve yüksek güç faktörlü (Power Factor Correction - PFC) anahtarlamalı güç kaynakları için tasarlanmış, gelişmiş bir PFC/PWM kombinasyon kontrolcüsüdür. Tek bir entegre içerisinde hem bir ön regülatör (PFC) hem de bir DC/DC PWM kontrolcüsü barındırır. Bu entegrasyon, bileşen sayısını azaltır, devre kartı alanından tasarruf sağlar ve 100W ile 2kW arası güç kaynaklarının tasarımını önemli ölçüde basitleştirir.

UCC28513DW'nin Özellikleri ve Avantajları

• Entegre Çözüm: Tek bir çipte boost tipi PFC ve PWM kontrolcülerini birleştirerek tasarım karmaşıklığını ve maliyetini azaltır.
• Yüksek Güç Faktörü: Ortalama akım modu kontrolü kullanarak neredeyse birim (unity) güç faktörü (PF > 0.99) sağlar ve uluslararası harmonik standartlarına (örneğin IEC 61000-3-2) uyumu kolaylaştırır.
• Geniş Yük Aralığında Verimlilik: Hem tam yükte hem de hafif yükte yüksek verimlilik sunmak için optimize edilmiştir.
• Kapsamlı Koruma Özellikleri: PFC ve PWM aşamaları için ayrı ayrı aşırı akım, aşırı voltaj, düşük voltaj ve termal kapanma korumaları içerir.
• Programlanabilir Frekans: Hem PFC hem de PWM bölümlerinin çalışma frekansları harici bileşenlerle ayarlanabilir, bu da tasarım esnekliği sağlar.
• Senkronizasyon Yeteneği: PWM ve PFC anahtarlama frekansları, gürültüyü azaltmak için senkronize edilebilir.

Başlıca Kullanım Alanları

• Masaüstü Bilgisayar ve Sunucu Güç Kaynakları (PSU)
• Telekomünikasyon Doğrultucuları
• Endüstriyel Güç Kaynakları
• Yüksek Güçlü LED Aydınlatma Sistemleri
• Kesintisiz Güç Kaynakları (UPS)

Sık Sorulan Sorular (SSS)

Soru: PFC (Güç Faktörü Düzeltme) devresi kullanmak neden önemlidir?
→ Cevap: PFC devresi, bir elektronik cihazın şebekeden çektiği akımın sinüs formundaki şebeke gerilimi ile aynı fazda ve formda olmasını sağlar. Bu, şebeke üzerindeki harmonik bozulmayı azaltır, enerji verimliliğini artırır ve güç kaynaklarının uluslararası düzenlemelere uymasını sağlar.

Soru: UCC28513DW hangi topolojileri destekler?
→ Cevap: PFC bölümü boost (yükseltici) topolojisini kullanır. PWM bölümü ise oldukça esnektir ve forward, flyback, push-pull veya yarım köprü (half-bridge) gibi çeşitli DC/DC dönüştürücü topolojilerini kontrol etmek için kullanılabilir.

UCC28513DW'nin entegre PFC/PWM çözümü ile yüksek verimli, standartlara uyumlu ve kompakt güç kaynakları tasarlayın!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
