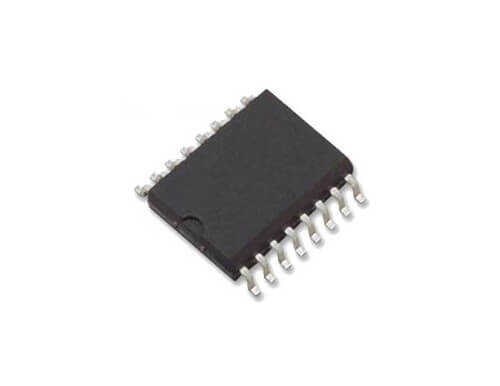

UCC3810DW SOP-16

UCC3810DW, yüksek performanslı, programlanabilir bir PWM kontrol entegresidir. Geniş frekans aralığı, hassas görev döngüsü (duty cycle) kontrolü ve çift çıkış sürücüsü gibi özellikleriyle öne çıkar. Yüzey montajlı SOP-16 paketinde sunulan bu entegre, özellikle yüksek frekanslı DC-DC dönüştürücüler ve karmaşık güç yönetimi uygulamaları için tasarlanmıştır.

UCC3810DW SOP-16'nin Özellikleri ve Avantajları

• Geniş Frekans Aralığı: Osilatör frekansı 1 MHz'e kadar programlanabilir, bu da daha küçük pasif bileşenler kullanılmasına olanak tanır.
• Yüksek Akım Çıkışları: 1A tepe akım kapasitesine sahip çift totem-pole çıkış, harici sürücülere ihtiyaç duymadan güç MOSFET'lerini doğrudan sürebilir.
• Hassas Kontrol: Ayarlanabilir 'dead-time' (ölü zaman) kontrolü, push-pull ve köprü topolojilerinde 'shoot-through' (kısa devre) riskini ortadan kaldırır.
• Dahili Koruma Mekanizmaları: Düşük gerilim kilitleme (UVLO), yumuşak başlatma (soft-start) ve darbe-darbe akım sınırlaması gibi özellikler sistem güvenilirliğini artırır.
• Hassas Referans Gerilimi: ±%1 hassasiyetinde dahili 5V referans çıkışı, harici devreler için kararlı bir gerilim kaynağı sağlar.

Başlıca Kullanım Alanları

• İzole edilmiş DC-DC Dönüştürücüler
• Telekomünikasyon Güç Sistemleri
• Endüstriyel Güç Modülleri
• Half-Bridge ve Full-Bridge Dönüştürücüler
• Sunucu ve Ağ Ekipmanları Güç Kaynakları

Sık Sorulan Sorular (SSS)

'Dead-time' (ölü zaman) kontrolü neden önemlidir?
→ Half-bridge veya full-bridge gibi topolojilerde, üst ve alt anahtarların (MOSFET'ler) aynı anda iletime geçmesini önlemek kritik öneme sahiptir. 'Dead-time' kontrolü, bir anahtar kapandıktan sonra diğerinin açılması için küçük bir gecikme ekleyerek güç kaynağından doğrudan toprağa kısa devre (shoot-through) olmasını engeller.

UCC3810DW hem voltaj modu hem de akım modu kontrolü için kullanılabilir mi?
→ UCC3810DW, temel olarak bir voltaj modu kontrolcüsüdür. Ancak harici devreler eklenerek akım modu kontrol şemalarında da kullanılabilir. Bu esneklik, onu çok çeşitli uygulamalar için uygun kılar.

Esnek ve yüksek performanslı güç dönüştürücü tasarımlarınız için UCC3810DW'yi tercih edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
