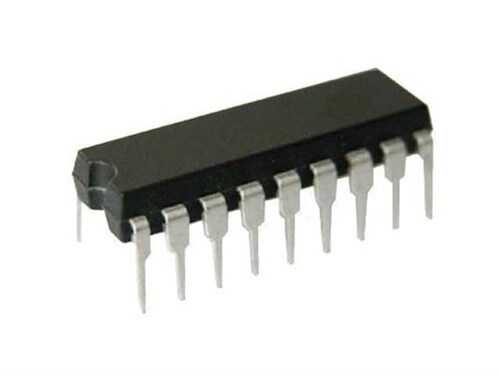

UDN2580A DIP-18

UDN2580A, Allegro MicroSystems tarafından üretilen, DIP-18 kılıfında 8 kanallı bir kaynak sürücü (source driver) entegresidir. Bu entegre, mikrodenetleyiciler veya diğer düşük akımlı lojik devrelerden gelen sinyalleri alarak, daha yüksek akım ve gerilim gerektiren yükleri sürmek için tasarlanmıştır. Her bir çıkışı, ortak bir emitöre sahip Darlington transistör çiftinden oluşur ve yüksek akım kapasitesi sunar.

UDN2580A'nın Özellikleri ve Avantajları

• Entegre Tipi: 8 Kanallı Darlington Kaynak Sürücü
• Yüksek Çıkış Gerilimi: Çıkışlar 50V'a kadar olan gerilimleri anahtarlayabilir.
• Yüksek Akım Kapasitesi: Her bir kanal sürekli olarak 500mA'e kadar akım sağlayabilir.
• Dahili Koruma Diyotları: Endüktif yükleri (röle, motor vb.) sürerken oluşan ters EMK'ya karşı çıkışları korumak için dahili diyotlar içerir.
• Lojik Uyumluluk: TTL, DTL, PMOS ve CMOS dahil olmak üzere çeşitli lojik aileleriyle uyumludur.
• Kılıf Tipi: DIP-18 (Prototipleme ve delikli montaj için kolay kullanım).
• Kolay Entegrasyon: 8 kanalı tek bir entegrede birleştirerek devre karmaşıklığını ve bileşen sayısını azaltır.

Başlıca Kullanım Alanları

• Röle ve Solenoid Sürücü Devreleri
• LED Display'ler ve Gösterge Panelleri
• Lamba Sürücüleri (Özellikle akkor lambalar)
• Küçük DC Motor Kontrolü
• Mantıksal Seviye / Güç Seviyesi Arayüzleri
• Endüstriyel Otomasyon ve Kontrol Sistemleri

Sık Sorulan Sorular (SSS)

Soru: 'Kaynak Sürücü' (Source Driver) ile 'Batırma Sürücü' (Sink Driver) arasındaki fark nedir?
→ 'Kaynak sürücü' (örn: UDN2580A), yükü pozitif besleme hattına (VCC) bağlar; yani akımı yükün içine 'kaynaklar'. Yükün diğer ucu toprağa (GND) bağlanır. 'Batırma sürücü' (örn: ULN2003A) ise yükü toprağa çeker; yani akımı yükten alıp toprağa 'batırır'. Bu durumda yükün bir ucu VCC'ye, diğer ucu sürücü çıkışına bağlanır.

Soru: Darlington transistör çifti ne avantaj sağlar?
→ Darlington konfigürasyonu, iki transistörü birbirine bağlayarak çok yüksek bir akım kazancı (β) elde edilmesini sağlar. Bu sayede, sürücünün girişine uygulanan çok küçük bir akım, çıkışta çok büyük bir akımı kontrol edebilir. Bu, UDN2580A'nın lojik sinyallerle yüksek akımlı yükleri sürmesini mümkün kılar.

Lojik devreleriniz ile yüksek güçlü yükler arasında güvenilir bir köprü kurmak için UDN2580A'yı kullanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
