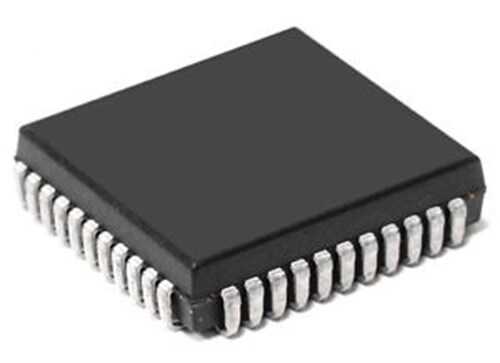

UDN2916EBT - UDN2916EB PLCC-44

UDN2916EBT, Allegro MicroSystems tarafından üretilen, yüksek performanslı bir çift tam köprü (dual full-bridge) PWM motor sürücü entegresidir. Özellikle bipolar adımlı motorları (bipolar stepper motors) hassas bir şekilde kontrol etmek için tasarlanmıştır. Yüzey montaj uygulamaları için optimize edilmiş PLCC-44 kılıfında sunulur ve verimli ısı dağılımı için özel pinlere sahiptir.

UDN2916EBT'nin Özellikleri ve Avantajları

• Çift H-Köprü Yapısı: İki adet bağımsız H-köprü sürücüsü sayesinde tek bir entegre ile bir bipolar step motoru veya iki adet DC motoru sürebilir.
• PWM Akım Kontrolü: Dahili PWM (Darbe Genişlik Modülasyonu) akım kontrolü, motor sargılarından geçen akımı hassas bir şekilde düzenleyerek mikro adımlama (microstepping) ve düzgün motor hareketi sağlar.
• Geniş Çalışma Aralığı: 10V ila 45V arasındaki geniş motor besleme gerilimi ve kanal başına 750mA'e kadar sürekli çıkış akımı sunar.
• Entegre Koruma Devreleri: Termal kapatma (thermal shutdown), geçiş akımı koruması (crossover-current protection) ve düşük gerilim kilitleme (UVLO) gibi güvenlik özellikleri içerir.
• Dahili Çevirici (Translator): Bazı versiyonlarında bulunan dahili çevirici mantığı, basit bir adım (step) ve yön (direction) sinyali ile motor kontrolünü kolaylaştırır.

Başlıca Kullanım Alanları

• 3D Yazıcılar ve CNC Makineleri
• Robotik ve Otomasyon Sistemleri
• Tekstil ve Yazıcı Makineleri
• Ofis Otomasyon Ekipmanları (Yazıcı, Tarayıcı)
• Hassas Pozisyonlama Gerektiren Tıbbi Cihazlar

Sık Sorulan Sorular (SSS)

PLCC-44 kılıfının ısı yönetimi nasıl yapılır?
→ Bu kılıfın genellikle köşe veya merkez pinleri, içindeki sürücü yongasına termal olarak bağlıdır. Bu pinleri PCB üzerinde geniş bakır alanlara lehimlemek, ısıyı dağıtmak için kritik öneme sahiptir.

Mikro adımlama (microstepping) bu sürücü ile mümkün müdür?
→ Evet, UDN2916EB'nin PWM akım kontrol özelliği, sargı akımlarını sinüzoidal olarak modüle ederek mikro adımlama yapılmasına olanak tanır. Bu, harici bir mikrodenetleyici tarafından sağlanacak referans gerilimleri ile yönetilir.

Hassas bipolar step motor kontrolü gerektiren projelerinizde UDN2916EBT'nin gücünden ve esnekliğinden faydalanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir ve değişiklik gösterebilir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
