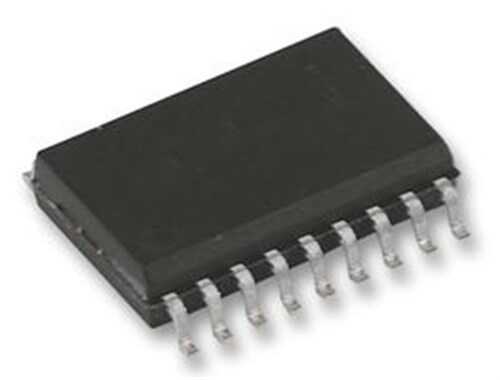

UDN2981LW SOP-18

UDN2981LW, 8 kanallı bir kaynak sürücü (source driver) entegresidir. Her kanalı 500mA'e kadar sürekli akım sağlayabilen bu entegre, lojik seviye sinyalleriyle röleler, solenoidler, lambalar ve diğer endüktif veya rezistif yükleri sürmek için kullanılır. Geniş SOP-18 paketinde sunulan UDN2981LW, endüstriyel kontrol ve otomasyon uygulamaları için güvenilir bir çözümdür.

UDN2981LW SOP-18'nin Özellikleri ve Avantajları

• 8 Ayrı Kanal: Tek bir entegre ile sekiz farklı yükü bağımsız olarak kontrol etme imkanı sunar.
• Yüksek Akım Kapasitesi: Her bir kanal, 50V'a kadar olan gerilimlerde 500mA'lik tepe akımı sağlayabilir.
• Dahili Koruma Diyotları: Çıkışlarda bulunan dahili flyback diyotları, röle veya solenoid gibi endüktif yükler anahtarlandığında oluşan ters gerilim piklerine karşı entegreyi korur.
• Geniş Uyumluluk: TTL, CMOS, PMOS ve NMOS gibi standart lojik aileleriyle doğrudan uyumlu girişlere sahiptir.
• Isıl Korumalı Paket: SOP-18 paketi, daha iyi ısı dağılımı sağlayarak entegrenin daha kararlı çalışmasına yardımcı olur.

Başlıca Kullanım Alanları

• Röle ve Solenoid Sürücüleri
• Endüstriyel Otomasyon ve PLC Çıkış Katları
• LED Display ve Lamba Sürücüleri
• Adım Motoru (Stepper Motor) Kontrolü
• Mekanik Yazıcı ve Çiziciler

Sık Sorulan Sorular (SSS)

'Kaynak sürücü' (source driver) ne anlama gelir?
→ Bir kaynak sürücü, yük ile pozitif besleme hattı arasına bağlanır ve akımı yüke 'kaynaklar' (sağlar). Bu, anahtarın yükün 'high-side' (yüksek tarafında) olduğu anlamına gelir. Genellikle ULN serisi gibi 'sink driver' (akım çeken) entegrelerin tamamlayıcısı olarak kullanılırlar.

UDN2981LW'nin girişlerine mikrodenetleyici doğrudan bağlanabilir mi?
→ Evet, UDN2981LW'nin girişleri standart 5V veya 3.3V lojik seviyeleriyle uyumludur. Bu nedenle Arduino, PIC, STM32 gibi popüler mikrodenetleyicilerin GPIO pinlerine doğrudan bağlanabilir.

Çok kanallı yük kontrolü gerektiren projelerinizde UDN2981LW ile güvenilir çözümler üretin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
