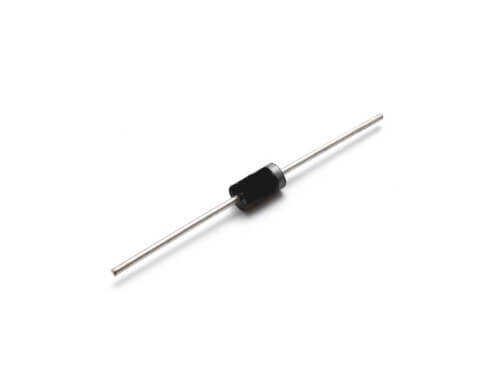

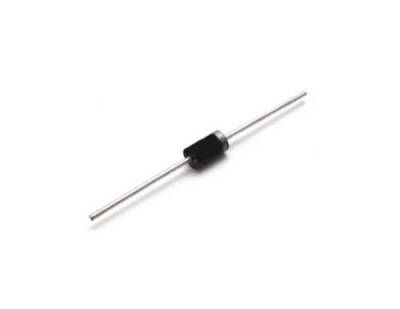

UF4004 1A 400V DO-41 UltraFast Switching Diyot

UF4004, 1 Amper akım ve 400 Volt ters gerilim özelliklerine sahip, Ultra Hızlı (UltraFast) bir doğrultma diyotudur. Standart ve 'Fast Recovery' diyotlardan bile daha kısa ters toparlanma süresine (Trr) sahip olan bu komponent, en zorlu ve en yüksek frekanslı anahtarlama uygulamaları için tasarlanmıştır. Minimum anahtarlama kaybı ve maksimum verimlilik sunarak modern güç elektroniği tasarımlarının vazgeçilmez bir parçasıdır.

UF4004'nin Özellikleri ve Avantajları

• Ultra Hızlı Ters Toparlanma: Genellikle 75 nanosaniye (ns) veya daha düşük Trr değeri ile anahtarlama sırasındaki güç kayıplarını ve elektromanyetik girişimi (EMI) en aza indirir.
• Yüksek Verimlilik: Neredeyse anında kapanma yeteneği sayesinde, özellikle yüksek frekanslı SMPS ve DC-DC dönüştürücülerde olağanüstü bir verimlilik sağlar.
• 400V Yüksek Gerilim Dayanımı: Şebeke bağlantılı güç kaynakları ve daha yüksek voltajla çalışan endüstriyel uygulamalar için güvenilir bir seçenektir.
• 1A Akım Kapasitesi: Düşük ve orta güçteki yüksek hızlı anahtarlama devrelerinin akım gereksinimlerini karşılar.
• Standart DO-41 Kılıfı: Yaygın kullanımı sayesinde kolay montaj ve prototipleme imkanı sunar.

Başlıca Kullanım Alanları

• Yüksek Frekanslı SMPS: Yüzlerce kilohertz (kHz) frekansında çalışan modern anahtarlamalı güç kaynaklarının çıkış doğrultma katlarında kullanılır.
• Telekomünikasyon Güç Kaynakları: Hassas ve yüksek verimli telekom ekipmanlarının güç besleme ünitelerinde.
• Yüksek Hızlı Invertörler: Motor kontrolü ve yenilenebilir enerji sistemlerinde kullanılan yüksek frekanslı invertörlerde.
• Gürültüye Duyarlı Devreler: Düşük anahtarlama gürültüsü (EMI) sayesinde, ses ve video gibi hassas analog devrelerin beslemesinde tercih edilir.
• Output Snubber Devreleri: En hızlı anahtarlama elemanlarını (MOSFET, IGBT) korumak için tasarlanan snubber devrelerinde.

Sık Sorulan Sorular (SSS)

UF4004, FR (Fast Recovery) serisi ve HER (High Efficiency) serisi diyotlardan daha mı iyidir?
→ 'Daha iyi' yerine 'daha hızlı' demek daha doğrudur. UF (UltraFast) serisi, en düşük ters toparlanma süresine sahiptir ve en yüksek frekanslar için tasarlanmıştır. FR serisi hızlıdır, HER serisi ise verimliliğe (düşük Vf) odaklanır. Uygulamanızın frekansı ve önceliği (hız mı, düşük kayıp mı) hangi diyotun daha iyi olduğunu belirler.

Bu diyotu 50Hz'lik bir köprü doğrultucuda kullanabilir miyim?
→ Evet, teknik olarak kullanabilirsiniz ve mükemmel çalışır. Ancak UF4004, 1N4004 gibi standart bir diyottan daha pahalıdır. Düşük frekanslı bir uygulama için UF serisi bir diyot kullanmak, gereksiz maliyet artışına neden olur. Bu nedenle ekonomik olarak mantıklı değildir.

Performansın sınırlarını zorlayan yüksek frekanslı tasarımlarınız için tek seçim: UF4004!

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
