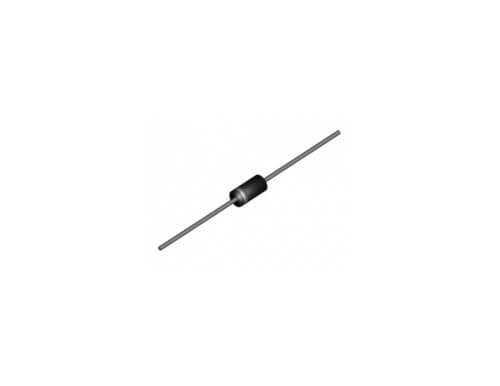

UF5404 3A 400V DO-201 UltraFast Diyot

Yüksek frekanslı devrelerde verimliliği ve performansı en üst düzeye çıkarmak için tasarlanan UF5404, 3A ileri yön akımı, 400V ters gerilim dayanımı ve olağanüstü hızlı toparlanma (ultra-fast recovery) süresine sahip bir DO-201 kılıflı diyottur. Standart diyotların yavaş kaldığı anahtarlamalı güç kaynakları (SMPS) gibi uygulamalar için vazgeçilmez bir komponenttir.

UF5404'ün Özellikleri ve Avantajları

• Ultra Hızlı Toparlanma Süresi (Trr): Çok düşük ters toparlanma süresi (genellikle 50ns civarı), anahtarlama kayıplarını minimuma indirir ve devrenin genel verimliliğini önemli ölçüde artırır.
• Yüksek Akım ve Voltaj: 3A akım ve 400V gerilim kapasitesi, onu orta güçlü, yüksek frekanslı birçok uygulama için mükemmel kılar.
• Sağlam DO-201AD Kılıfı: DO-15'ten daha büyük olan bu kılıf, 3A akımın oluşturduğu ısıyı etkin bir şekilde dağıtarak güvenli bir çalışma sağlar.
• Düşük Anahtarlama Gürültüsü: Hızlı ve temiz anahtarlama özelliği, devredeki elektromanyetik girişimi (EMI) azaltmaya yardımcı olur.
• Yüksek Verimlilik: Özellikle SMPS'lerin çıkış katlarında kullanıldığında, standart diyotlara kıyasla daha az ısınır ve daha yüksek verim sunar.

Başlıca Kullanım Alanları

• Anahtarlamalı Güç Kaynakları (SMPS) çıkış doğrultucuları
• Yüksek frekanslı invertörler ve dönüştürücüler
• Serbest geçiş (freewheeling) ve sönümleme (snubber) devreleri
• Endüksiyonlu ısıtma ve kaynak makineleri
• Motor kontrol ve PWM devreleri

Sık Sorulan Sorular (SSS)

'UltraFast' diyot ile 'Standart' diyot arasındaki fark nedir?
→ Temel fark, diyotun iletimden kesime geçiş hızıdır (Ters Toparlanma Süresi - Trr). Standart diyotlar yavaştır ve yüksek frekanslarda büyük kayıplara neden olur. UltraFast diyotlar ise bu geçişi çok hızlı yaparak enerji kayıplarını ve ısınmayı önler. Bu yüzden SMPS gibi devrelerde zorunludurlar.

UF5404 yerine standart 1N5404 kullanabilir miyim?
→ Yüksek frekanslı bir devrede (örneğin bir SMPS çıkışında) kesinlikle hayır. 1N5404'ün yavaşlığı aşırı ısınmaya, verim düşüşüne ve komponentin hızla bozulmasına yol açar. Ancak düşük frekanslı (50/60Hz) bir doğrultucu devresinde teorik olarak kullanılabilir.

Yüksek frekanslı güç tasarımlarınızda verimliliği artırmak için UF5404 UltraFast diyotu tercih edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve kesin teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
