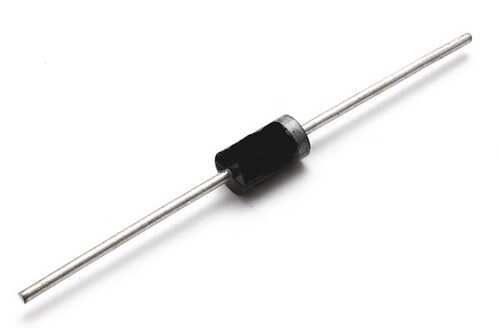

UF5408 | 3A 1000V DO-201AD Ultra Fast Diyot

UF5408, yaygın olarak kullanılan 3A'lik genel amaçlı 1N5408 doğrultucu diyotunun Ultra Hızlı (Ultra Fast) versiyonudur. $3A$ ileri akım ve $1000V$ tepe ters gerilim kapasitesini korurken, standart diyotların yavaş kalacağı yüksek frekanslı anahtarlama uygulamaları için tasarlanmıştır. Son derece düşük ters toparlanma süresi ($t_{rr}$) sayesinde, anahtarlamalı güç kaynakları (SMPS), inverterler ve snubber devrelerinde verimliliği artırır ve kayıpları önemli ölçüde azaltır. Sağlam DO-201AD kılıfı, yüksek akımları güvenle taşır.

UF5408'in Özellikleri ve Avantajları

• Ultra Hızlı Geri Toparlanma: Genellikle 75ns civarında olan $t_{rr}$ süresi, yüksek anahtarlama frekanslarında güç kayıplarını en aza indirir ve verimli bir çalışma sağlar.
• Yüksek Akım ve Gerilim: $3A$ ve $1000V$ değerleri, onu çok çeşitli orta güçlü ve yüksek voltajlı uygulamalar için uygun kılar.
• Düşük İleri Gerilim Düşümü: Düşük $V_F$ değeri iletim kayıplarını sınırlar.
• Yaygın Kullanım: 1N5408'in ultra hızlı alternatifi olarak kolayca temin edilebilir.
• Sağlam DO-201AD Kılıfı: İyi bir termal performans ve mekanik dayanıklılık sunan büyük bir eksenel kılıftır.

Başlıca Kullanım Alanları

• Anahtarlamalı Güç Kaynakları (SMPS): Çıkış doğrultucu ve snubber devreleri.
• Bootstrap Devreleri: Yüksek taraf (high-side) sürücü entegreleri için bootstrap diyodu olarak.
• Serbest Geçiş (Freewheeling) Diyodu: Yüksek frekansla anahtarlanan motorlar, röleler ve selenoidler için.
• Genel Amaçlı Yüksek Frekans ve Yüksek Voltaj Doğrultma.

Sık Sorulan Sorular (SSS)

UF5408 ile 1N5408 arasındaki fark nedir?
→ Temel fark hızdır. 1N5408 standart bir diyottur (50/60Hz için). UF5408 ise "Ultra Hızlı" bir diyottur ($t_{rr}$ <75ns) ve yüksek frekanslı anahtarlamalı devreler için tasarlanmıştır. Bir SMPS devresinde 1N5408 kullanmak aşırı ısınmaya ve arızaya yol açarken, UF5408 verimli bir şekilde çalışır.

Parça numarasındaki "UF" ne anlama geliyor?
→ "UF" kısaltması, "Ultra Fast" yani "Ultra Hızlı" anlamına gelir. Bu, diyotun en hızlı anahtarlama uygulamaları için optimize edildiğini gösterir.

3A'lik güç ihtiyaçlarınızda hız sınırlarını aşın! UF5408 ile en yüksek frekanslı ve yüksek voltajlı devrelerinizde bile güvenilir ve ultra verimli performans elde edin.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Kritik ve hassas uygulamalarınız için lütfen ürünün üretici tarafından sağlanan resmi "datasheet" belgesini kontrol ediniz.
