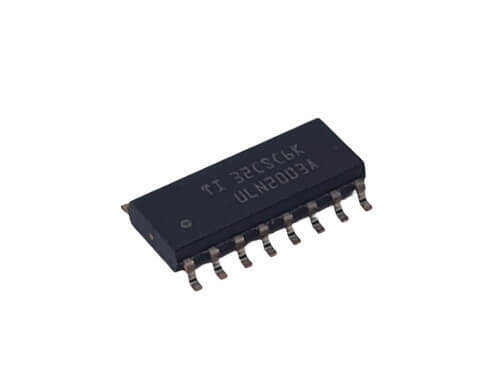

ULN2003A SOIC-16 (ULN2003 - ILN2003AD)

ULN2003A SOIC-16, kompakt yüzey montaj (SMD) tasarımları için optimize edilmiş, yedi kanallı yüksek voltaj ve yüksek akım Darlington transistör dizisidir. Düşük güçlü TTL mantık sinyalleriyle çeşitli çevresel yükleri sürmek için endüstri standardı bir entegre devredir. SOIC-16 kılıfı, modern ve yerden tasarruf sağlayan PCB tasarımları için mükemmel bir seçimdir.

ULN2003A SOIC-16'nın Özellikleri ve Avantajları

• Yüzey Montaj (SMD) Kılıfı: SOIC-16 kılıfı, otomatik dizgi süreçlerine uygun olup, kompakt ve modern elektronik kart tasarımlarına olanak tanır.
• Güçlü Sürücü Kapasitesi: Her kanal 50V'a kadar voltaj ve 500mA'e kadar tepe akımı yönetebilir.
• Entegre Koruma: İndüktif yüklerin (motorlar, röleler) güvenli bir şekilde anahtarlanması için çıkışlarda dahili klemp diyotları bulunur.
• TTL Uyumluluğu: Girişler, standart 5V TTL mantık aileleriyle doğrudan çalışacak şekilde tasarlanmıştır.
• Yedi Bağımsız Kanal: Tek bir entegre ile yedi farklı yükü bağımsız olarak kontrol etme imkanı sunar.

Başlıca Kullanım Alanları

• Kompakt röle kartları ve kontrol üniteleri
• Yazıcı ve endüstriyel otomasyon ekipmanları
• Küçük DC motor ve step motor sürücüleri
• Gösterge panelleri ve LED sürücü devreleri
• Otomasyon ve robotik projeleri

Sık Sorulan Sorular (SSS)

Soru: ULN2003 ile ULN2004 arasındaki temel fark nedir?
→ Cevap: Temel fark giriş uyumluluğudur. ULN2003, standart 5V TTL mantık seviyeleri için optimize edilmiştir. ULN2004 ise daha geniş bir yelpazeyi kapsayan PMOS ve CMOS mantık seviyeleri (6V - 15V) ile de uyumludur.

Soru: Bu SMD komponenti nasıl lehimleyebilirim?
→ Cevap: SOIC-16 kılıfı, sıcak hava istasyonu, reflow fırın veya ince uçlu bir havya ve flux kullanılarak PCB üzerine lehimlenebilir. Manuel lehimleme için biraz tecrübe gerektirebilir.

Yüzey montajlı tasarımlarınızda güvenilir sürücü devresi için endüstri standardı ULN2003A'yı tercih edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
