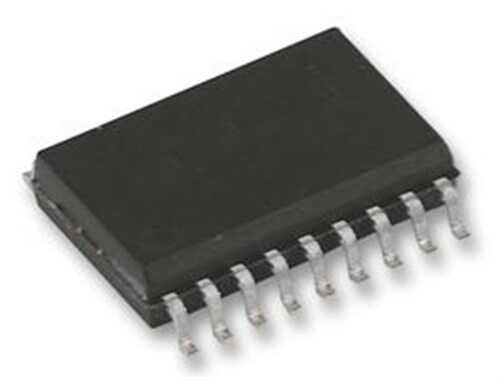

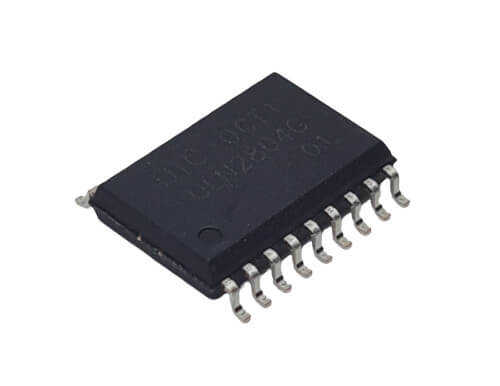

ULN2804G-S18-R - ULN2804G SOP-18

ULN2804G, sekiz kanallı bir Darlington transistör dizisi olup, ULN200x serisine göre bir kanal daha fazla sunar. Bu entegre, özellikle 6V ile 15V arası çalışan CMOS ve PMOS mantık sistemleri ile yüksek akım ve voltaj gerektiren yükler arasında bir arayüz oluşturmak için tasarlanmıştır. SOP-18 (SOIC-18) yüzey montaj kılıfı, daha fazla kanal gerektiren yoğun PCB tasarımları için idealdir.

ULN2804G-S18-R'nin Özellikleri ve Avantajları

• Sekiz Sürücü Kanalı: Tek bir entegre ile 8 farklı yükü kontrol etme imkanı sunarak devre karmaşıklığını ve bileşen sayısını azaltır.
• Yüksek Akım/Voltaj: Her kanal 50V'a kadar dayanabilir ve 500mA'e kadar akım sürebilir.
• CMOS/PMOS Uyumluluğu: Girişler, daha yüksek voltajlı mantık sistemleriyle (6V-15V) doğrudan çalışmak üzere optimize edilmiştir.
• İndüktif Yük Koruması: Röle ve motor gibi bobinli yükleri korumak için entegre bastırma diyotlarına sahiptir.
• Kompakt SOP-18 Kılıfı: Yüzey montaj teknolojisi ile daha fazla I/O yoğunluğu ve yerden tasarruf sağlar.

Başlıca Kullanım Alanları

• PLC (Programlanabilir Mantık Denetleyici) çıkış modülleri
• Endüstriyel kontrol sistemleri ve otomasyon
• Çok kanallı röle sürücü kartları
• LED tabela ve ekran sürücüleri
• Hobi elektroniği ve robotik uygulamaları

Sık Sorulan Sorular (SSS)

Soru: ULN2803G ile ULN2804G arasındaki fark nedir?
→ Cevap: Her ikisi de 8 kanallı Darlington dizisidir. Temel fark giriş uyumluluğudur: ULN2803G, 5V TTL ve CMOS mantığı için tasarlanmışken; ULN2804G, 6V-15V aralığındaki PMOS/CMOS mantık seviyeleri için optimize edilmiştir.

Soru: Bu entegreyi 5V'luk bir Arduino ile kullanabilir miyim?
→ Cevap: ULN2804G, 6V ve üzeri mantık seviyeleri için tasarlandığından, 5V'luk bir Arduino ile güvenilir bir şekilde çalışmayabilir. 5V'luk sistemler için ULN2803G modelini kullanmak daha doğru bir seçim olacaktır.

Sekiz kanallı gücü ve CMOS uyumluluğu ile karmaşık kontrol projelerinizi basitleştirin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
