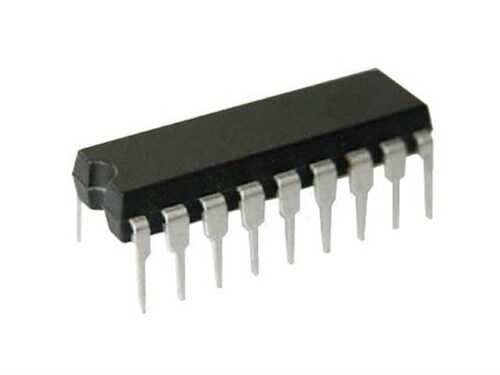

ULN2824A DIP-18

ULN2824A, DIP-18 kılıfı içerisinde sekiz adet yüksek voltajlı ve yüksek akımlı Darlington transistör dizisi (array) barındıran bir entegre devredir. Bu entegre, mikrodenetleyiciler veya standart mantık kapıları gibi düşük güçlü dijital sinyallerle röleler, lambalar, step motorlar ve solenoidler gibi yüksek güçlü yükleri sürmek için mükemmel bir arayüz çözümü sunar.

ULN2824A DIP-18'nin Özellikleri ve Avantajları

• Sekiz Ayrı Sürücü Kanalı: Tek bir entegre ile sekiz farklı yükü bağımsız olarak kontrol etme imkanı sunar, bu da devre karmaşıklığını ve bileşen sayısını azaltır.
• Yüksek Akım Kapasitesi: Her bir Darlington çifti, 500mA'e kadar (peak 600mA) akım sürebilir, bu da çoğu röle ve küçük DC motor için yeterlidir.
• Entegre Koruma Diyotları: Çıkışlarda, endüktif yüklerin (motor, röle) anahtarlama sırasında oluşturduğu ters gerilim piklerine karşı koruma sağlayan dahili serbest geçiş (flyback) diyotları bulunur.
• Geniş Uyumluluk: Farklı mantık aileleriyle (PMOS, CMOS) uyumlu girişlere sahiptir, bu da onu çeşitli dijital sistemlerle kullanılabilir kılar.
• Kolay Prototipleme: Standart DIP-18 kılıfı sayesinde breadboard'lar ve delikli pertinakslar üzerinde kolayca kullanılabilir.

Başlıca Kullanım Alanları

• Röle sürücü devreleri
• Unipolar step motor kontrolü
• LED matris ve çoklu segment display sürücüleri
• Solenoid ve valf aktivasyonu
• Mikrodenetleyici tabanlı otomasyon projeleri

Sık Sorulan Sorular (SSS)

Soru: ULN2824A ile ULN2803A arasındaki fark nedir?
→ Cevap: Temel fark giriş uyumluluğundadır. ULN2803A genellikle 5V TTL/CMOS mantık seviyeleri için tasarlanmıştır. ULN2824A ise daha geniş bir voltaj aralığında (6-15V PMOS/CMOS) çalışmak üzere optimize edilmiştir ve genellikle daha yüksek voltajlı mantık sinyalleriyle kullanılır.

Soru: Bu entegrenin 'COM' pini ne işe yarar?
→ Cevap: 'COM' (Common) pini, dahili koruma diyotlarının ortak katot ucudur. Endüktif bir yük (örneğin bir röle) sürülürken, bu pinin yükün pozitif besleme gerilimine bağlanması gerekir. Bu sayede, röle bobini enerjisi kesildiğinde oluşan ters EMK, bu diyotlar üzerinden güvenli bir şekilde sönümlenir.

Mikrodenetleyici projelerinizle gerçek dünyayı kontrol etmek için ULN2824A ile güçlü bir köprü kurun!
