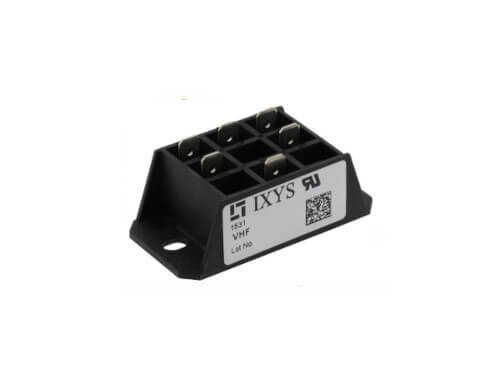

VHF36-12IO5 36A 1200V 1 Faz Köprü Diyot

VHF36-12IO5, yüksek güç uygulamaları için tasarlanmış, 36A akım ve 1200V gerilim kapasitesine sahip, endüstriyel sınıf bir tek faz köprü diyot modülüdür. Bu modül, alternatif akımı (AC) doğru akıma (DC) dönüştürmek için gereken dört diyotu, optimize edilmiş termal performansa sahip tek bir pakette birleştirir. Sağlam yapısı ve yüksek nominal değerleri ile motor sürücüler, güç kaynakları ve batarya şarj üniteleri gibi zorlu ortamlarda güvenilir bir doğrultma çözümü sunar.

VHF36-12IO5'in Özellikleri ve Avantajları

• Yüksek Akım Kapasitesi: 36A'e kadar olan sürekli akım değeri ile yüksek güçlü sistemlerde güvenle kullanılabilir.
• Yüksek Ters Gerilim Dayanımı: 1200V'luk ters tepe gerilimi (VRRM), endüstriyel şebeke voltajlarında (örn. 380V/400V AC) çalışan sistemler için yüksek bir güvenlik marjı sağlar.
• Entegre Modül Yapısı: Dört diyotu tek bir pakette toplayarak montajı basitleştirir, kablolama hatalarını azaltır ve devre kartında yer kazandırır.
• Mükemmel Termal Yönetim: Genellikle yalıtımlı bir metal tabana sahip olan modül, oluşan ısıyı bir soğutucuya verimli bir şekilde aktararak güvenilir çalışmayı garanti eder.
• Düşük İleri Gerilim Düşümü: Diyotların üzerinden akım geçerken oluşan güç kaybını minimize ederek sistem verimliliğini artırır.

Başlıca Kullanım Alanları

• AC/DC Güç Kaynakları
• Endüstriyel Motor Sürücülerinin Giriş Katı
• Batarya Şarj Cihazları
• Kaynak Makineleri
• Kesintisiz Güç Kaynakları (UPS)
• Genel Amaçlı Yüksek Güç Doğrultma Devreleri

Sık Sorulan Sorular (SSS)

Bu köprü diyot modülü için soğutucu (heatsink) kullanmak gerekli midir?
→ Evet, özellikle nominal akım değerlerine yakın veya üzerinde çalıştırıldığında kesinlikle gereklidir. 36A gibi yüksek bir akım, modülün belirgin şekilde ısınmasına neden olur. Uygun bir soğutucu, bu ısıyı dağıtarak komponentin hasar görmesini engeller ve ömrünü uzatır.

Tek faz köprü diyot ne anlama gelir?
→ Tek faz köprü diyot, tek fazlı bir AC güç kaynağından gelen alternatif akımı tam dalga olarak doğrultarak DC akıma çeviren dört diyotlu bir konfigürasyondur. Bu modül, bu dört diyotu hazır ve entegre bir şekilde sunar.

Yüksek güçlü AC-DC dönüştürme ihtiyaçlarınız için endüstriyel dayanıklılığa sahip VHF36-12IO5 köprü diyot modülünü kullanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
