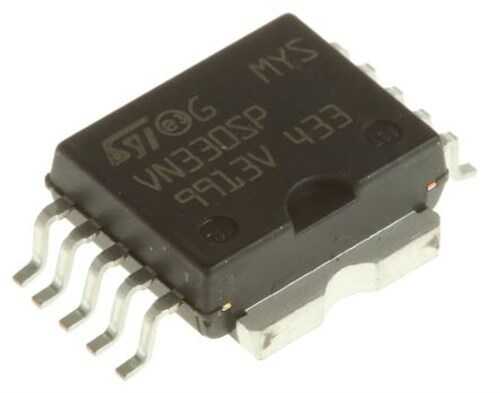

VN330SP PowerSO-10

VN330SP, STMicroelectronics tarafından geliştirilen, VIPower M0-3 teknolojisine sahip, monolitik bir akıllı güç anahtarı'dır. Bu entegre, dört kanallı bir yüksek taraf sürücü (quad high-side driver) olarak tasarlanmıştır. Tek bir çip üzerinde dört adet güç MOSFET'i ile birlikte aşırı akım, kısa devre ve aşırı sıcaklık gibi koruma ve teşhis fonksiyonlarını barındırır. PowerSO-10 paketi sayesinde otomotiv ve endüstriyel uygulamalarda güvenilir performans sunar.

VN330SP'nin Özellikleri ve Avantajları

• Dört Kanallı Sürücü: Tek bir entegre ile dört farklı yükü bağımsız olarak kontrol etme imkanı sunarak devre kartında yerden tasarruf sağlar.
• Kapsamlı Koruma: Her kanal için ayrı ayrı aşırı akım, kısa devre ve aşırı sıcaklık koruması mevcuttur. Ayrıca tüm çip için düşük besleme gerilimi koruması içerir.
• Dahili Kelepçeleme (Clamping): Endüktif yüklerin anahtarlanması sırasında oluşan gerilim piklerini sönümlemek için dahili aktif gerilim kelepçeleme devresine sahiptir.
• Teşhis Geri Bildirimi: Aşırı yük ve aşırı sıcaklık durumlarını mikrodenetleyiciye bildiren bir teşhis çıkışı bulunur.
• CMOS Uyumlu Girişler: 3.3V ve 5V lojik seviyeleriyle uyumlu girişleri sayesinde mikrodenetleyicilerle kolayca arayüz oluşturur.

Başlıca Kullanım Alanları

• Otomotiv Gövde Kontrol Modülleri (BCM)
• PLC (Programlanabilir Lojik Kontrolör) Çıkış Sürücüleri
• Endüstriyel Otomasyon Sistemleri
• Röle ve Solenoid Valf Sürücü Devreleri
• Güç Dağıtımı ve Akıllı Sigorta Uygulamaları

Sık Sorulan Sorular (SSS)

Soru: VN330SP ile VN340SP arasındaki temel fark nedir?
→ En temel fark kanal sayısıdır. VN330SP dört kanallı (quad) bir sürücü iken, VN340SP genellikle tek kanallı bir sürücüdür. Projenizde kontrol etmeniz gereken yük sayısına göre bu iki entegre arasında seçim yapabilirsiniz.

Soru: Bu entegre ile AC yükleri sürebilir miyim?
→ Hayır, VN330SP bir DC (Doğru Akım) yüksek taraf sürücüsüdür. Sadece DC yükleri (lambalar, röleler, DC motorlar, valfler vb.) anahtarlamak için tasarlanmıştır.

Çok kanallı, korumalı ve akıllı yük kontrolü gerektiren projeleriniz için VN330SP kompakt ve güvenilir bir çözümdür.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
