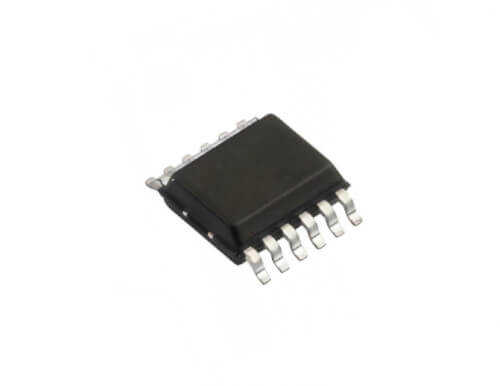

VN5050AJ SSOP-12

VN5050AJ, STMicroelectronics tarafından geliştirilen, otomotiv uygulamaları için tasarlanmış akıllı bir yüksek taraf (high-side) sürücüsüdür. Bu monolitik cihaz, 12V otomotiv sistemlerinde bulunan çeşitli rezistif, endüktif ve kapasitif yükleri sürmek için idealdir. Entegre koruma ve teşhis (diagnostik) özellikleri sayesinde zorlu otomotiv ortamlarında yüksek güvenilirlik ve dayanıklılık sunar. SSOP-12 paketi kompakt bir çözüm sağlar.

VN5050AJ'nin Özellikleri ve Avantajları

• Yüksek Taraf Sürücü: Güç kaynağı (Vcc) ile yük arasına bağlanarak çalışır, bu da otomotiv şasi topraklaması için standart bir yaklaşımdır.
• Düşük RDS(on): Dahili güç MOSFET'inin çok düşük bir 'ON' direncine (tipik olarak 50 mΩ) sahip olması, güç kaybını ve ısınmayı en aza indirir.
• Kapsamlı Koruma: Termal kapanma, aşırı akım koruması, kısa devre koruması, düşük voltaj ve aşırı voltaj kilitleme gibi özelliklerle donatılmıştır.
• Gelişmiş Teşhis: Yük akımını izleme, açık yük tespiti ve aşırı sıcaklık uyarısı gibi diagnostik geri bildirimler sunarak arıza tespitini kolaylaştırır.
• Otomotiv Kalifikasyonu: AEC-Q100 standartlarına uygun olarak zorlu otomotiv koşullarında (sıcaklık, titreşim vb.) çalışmak üzere tasarlanmış ve test edilmiştir.
• Sürücü Uyumluluğu: 3.3V ve 5V CMOS uyumlu girişleri sayesinde standart mikrodenetleyicilerle kolayca kontrol edilebilir.

Başlıca Kullanım Alanları

• Otomotiv Aydınlatma Sistemleri (Farlar, Sinyaller, İç Aydınlatma)
• Röle ve Solenoid Sürücüleri
• Küçük DC Motor Sürücüleri
• Otomotiv Gövde Kontrol Modülleri (BCM)
• Genel Amaçlı Yüksek Taraf Anahtarlama Uygulamaları

Sık Sorulan Sorular (SSS)

Soru: 'Yüksek taraf' (high-side) sürücü ile 'düşük taraf' (low-side) sürücü arasındaki fark nedir?
→ Cevap: High-side sürücü, anahtarı güç kaynağı ile yük arasına yerleştirir. Low-side sürücü ise anahtarı yük ile toprak arasına yerleştirir. Otomotiv uygulamalarında, aracın metal şasisinin ortak toprak olarak kullanılması nedeniyle high-side sürüş genellikle tercih edilir.

Soru: Bu entegrenin teşhis (diagnostik) özelliği nasıl çalışır?
→ Cevap: VN5050AJ, yükten geçen akımla orantılı küçük bir akım üreten bir 'current sense' pinine sahiptir. Bir mikrodenetleyici bu pindeki voltajı okuyarak yükün ne kadar akım çektiğini anlayabilir, böylece kısa devre, açık devre (lamba patlaması gibi) veya aşırı yük durumlarını tespit edebilir.

Otomotiv projelerinizde VN5050AJ'nin akıllı koruma ve teşhis özellikleriyle güvenilir ve sağlam kontrol sistemleri oluşturun!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
