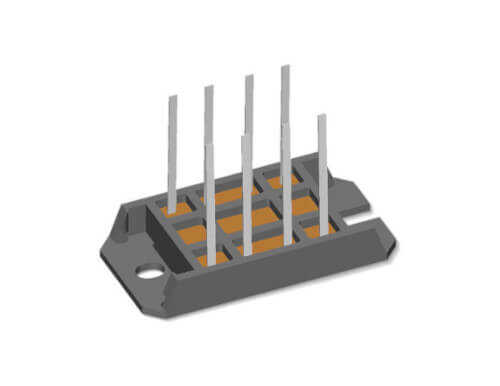

VVY40-16IO1 34A 1600V V1-B-Pack Tristör/Diyot Modülü

VVY40-16IO1, 34A akım ve 1600V yüksek gerilim dayanımına sahip, çok yönlü bir tristör/diyot modülüdür. Kompakt ve verimli V1-B-Pack kılıfında sunulan bu bileşen, tristör ve diyotun bir arada bulunduğu 'common cathode' (ortak katot) konfigürasyonuna sahiptir. Bu yapı, özellikle tek fazlı kontrol edilebilir köprü doğrultucular için idealdir.

VVY40-16IO1'nin Özellikleri ve Avantajları

• Yüksek Gerilim Dayanımı: 1600V'luk ters gerilim kapasitesi, onu yüksek voltajlı şebekelerde çalışan uygulamalar için güvenilir bir seçenek haline getirir.
• Tristör/Diyot Kombinasyonu: Tek bir pakette hem kontrol edilebilir bir anahtar (tristör) hem de bir doğrultucu (diyot) sunarak devre tasarımını basitleştirir.
• Verimli V1-B-Pack Kılıf: Alan tasarrufu sağlayan bu kılıf, iyi bir termal performans sunar ve soğutucuya kolayca monte edilebilir.
• Ortak Katot Konfigürasyonu: Bu yapı, yarım kontrollü tek fazlı köprü doğrultucu gibi belirli topolojilerde kablolamayı ve devre karmaşıklığını azaltır.
• Endüstriyel Seviye Güvenilirlik: Sağlam yapısı, zorlu çalışma koşullarında bile uzun ömürlü ve istikrarlı performans sağlar.

Başlıca Kullanım Alanları

• Tek fazlı yarım kontrollü köprü doğrultucular
• DC motor sürücüleri
• Batarya şarj cihazları ve güç kaynakları
• AC voltaj regülasyonu ve dimmer devreleri
• Endüstriyel ısıtma kontrol sistemleri

Sık Sorulan Sorular (SSS)

'Ortak Katot' konfigürasyonu ne anlama geliyor?
→ Ortak katot, modül içindeki tristörün ve diyotun katot terminallerinin elektriksel olarak birbirine bağlı olduğu ve tek bir terminal olarak dışarıya çıkarıldığı anlamına gelir. Bu, belirli devre tasarımlarında bağlantıları basitleştirir.

Bu modülü kullanırken nelere dikkat etmeliyim?
→ Modülü kullanırken, maksimum akım ve gerilim değerlerinin aşılmamasına dikkat edilmelidir. Ayrıca, tristörün doğru bir şekilde tetiklenmesi için uygun bir gate sürücü devresi kullanılmalı ve yeterli soğutma sağlanmalıdır.

Kompakt ve yüksek voltajlı güç kontrol çözümleriniz için VVY40-16IO1'in sunduğu esneklikten yararlanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
