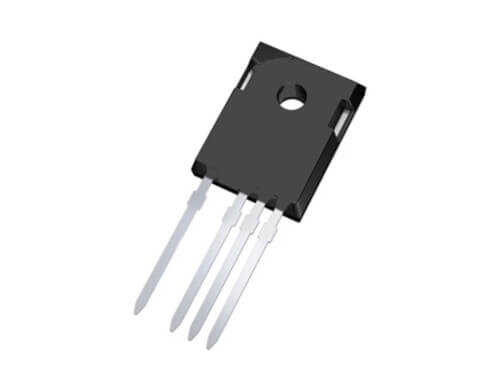

WNSC2M20120R6Q 133A 1200V TO247-4L N-CH Mosfet

WNSC2M20120R6Q, en zorlu yüksek güç ve yüksek frekans uygulamaları için tasarlanmış, **133A** gibi olağanüstü bir akım kapasitesine, **1200V** kırılma gerilimine ve yenilikçi **TO247-4L** (4 bacaklı) kılıfına sahip, üst düzey bir **N-Kanal Silisyum Karbür (SiC) Mosfet**'tir. Kelvin Source bacağı sayesinde anahtarlama performansını zirveye taşır.

WNSC2M20120R6Q'nin Özellikleri ve Avantajları

• Ekstrem Akım Kapasitesi: 133A'lik sürekli akım değeri ile çok yüksek güçlü invertör ve dönüştürücü tasarımlarına imkan tanır.
• TO247-4L Kılıf (Kelvin Source): 4. bacak olan Kelvin Source pini, Gate sürücü devresinin geri dönüş yolunu güç kaynağından ayırarak anahtarlama kayıplarını önemli ölçüde azaltır ve daha temiz, daha hızlı anahtarlama sağlar.
• Yüksek Gerilim Dayanımı: 1200V'luk gerilim değeri, 400V/800V batarya sistemleri gibi modern yüksek voltaj mimarileri için mükemmeldir.
• Ultra Düşük RDS(on): Sınıfının en düşük iletim dirençlerinden birine sahip olup, iletim kayıplarını ve ısınmayı minimuma indirir.
• SiC Teknolojisi: Geleneksel silisyum çözümlere göre üstün verimlilik, daha yüksek çalışma frekansı ve termal kararlılık sunar.

Başlıca Kullanım Alanları

• Elektrikli Araç (EV) Ana İnvertörleri (Traction Inverters)
• On-Board Şarj Cihazları (OBC)
• Yüksek Güçlü Solar İnvertörler
• Endüstriyel Motor Sürücüleri ve Servo Sistemler
• Enerji Depolama Sistemleri (ESS)
• Yüksek Güçlü Kesintisiz Güç Kaynakları (UPS)

Sık Sorulan Sorular (SSS)

Soru: TO247-4L kılıfındaki 4. bacağın (Kelvin Source) amacı nedir?
→ Cevap: Standart 3 bacaklı kılıflarda, Gate sürücü akımı ile ana güç akımı aynı Source bacağını kullanır. Yüksek akımlarda bu ortak yoldaki endüktans, Gate voltajında bozulmalara neden olarak anahtarlamayı yavaşlatır. 4. bacak olan Kelvin Source, Gate sürücüsü için ayrı ve temiz bir geri dönüş yolu sunarak bu etkiyi ortadan kaldırır, bu da daha hızlı ve daha verimli anahtarlama ile sonuçlanır.

Soru: Bu Mosfet'i 3 bacaklı bir TO247 yerine kullanabilir miyim?
→ Cevap: PCB düzeni uyumluysa evet. Kelvin Source (4. bacak) Gate sürücünün GND'sine, Power Source (3. bacak) ise ana güç devresinin GND/return yoluna bağlanmalıdır. Bu şekilde kılıfın avantajlarından tam olarak faydalanabilirsiniz. Eğer Kelvin Source bacağını kullanmazsanız, performans 3 bacaklı bir Mosfet'e benzer olacaktır.

WNSC2M20120R6Q ile elektrikli araçlar ve yenilenebilir enerji sistemleri için performansın sınırlarını zorlayın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve parametreler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
