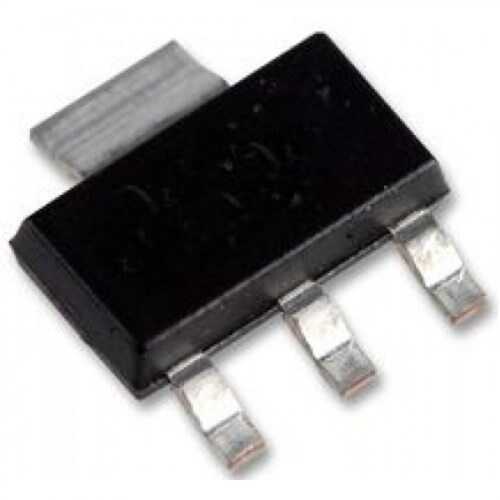

Z0103MN SOT-223 - Marking: Z3M Triyak - Tristör

Z0103MN, ultra hassas tetikleme gerektiren, düşük güçlü ve yüzey montajlı (SMD) uygulamalar için tasarlanmış, yüksek performanslı bir logic-level Triyak'tır. Üzerindeki 'Z3M' markalama kodu ile kolayca tanınan ve SOT-223 kılıfında sunulan bu komponent, mikrodenetleyicilerle doğrudan AC kontrolü için en verimli çözümlerden biridir. Çok düşük kapı akımı, en zayıf sinyallerle bile güvenilir anahtarlama sağlar.

Z0103MN'nin Özellikleri ve Avantajları

• Ultra Hassas Tetikleme (Logic-Level): Tipik olarak 3mA gibi son derece düşük bir kapı (gate) akımı ile tetiklenir. Bu, onu 3.3V mantık seviyesiyle çalışan MCU'lar için bile ideal kılar.
• Kompakt SOT-223 Kılıf: Modern, yoğun elektronik kart tasarımlarında minimum alan kullanımı ve otomatik dizgi (pick and place) uyumluluğu sunar.
• Verimli Düşük Güç Kontrolü: 1A (RMS) akım ve 600V gerilim kapasitesiyle, küçük AC yüklerini (röleler, LED'ler, küçük fanlar) kontrol etmek için mükemmeldir.
• Basitleştirilmiş Sürücü Devresi: Yüksek hassasiyeti sayesinde, genellikle ek bir transistör veya sürücü entegresine olan ihtiyacı ortadan kaldırarak devre tasarımını basitleştirir ve maliyeti düşürür.
• Net Tanımlama: 'Z3M' markalama kodu, komponentin hızlı ve hatasız bir şekilde tanınmasını sağlar.

Başlıca Kullanım Alanları

• Düşük güç tüketen IoT (Nesnelerin İnterneti) cihazları.
• Pil ile çalışan veya enerji verimliliğinin kritik olduğu AC anahtarlama uygulamaları.
• Doğrudan mikrodenetleyici portundan sürülen AC röle ve valf kontrolü.
• Akıllı ev sensörleri ve aktüatörleri.
• Küçük ev aletleri için gösterge lambası veya alarm anahtarlama.

Sık Sorulan Sorular (SSS)

'Z3M' kodu Z0103MN olduğunu nasıl anlarım?
→ SMD komponent üreticileri, küçük kılıflara tam parça numarasını sığdıramadıkları için 'marking code' adı verilen kısaltmalar kullanırlar. 'Z3M', Z0103MN triyak için endüstri standardı haline gelmiş bir koddur. Datasheet'ler bu kodları doğrulamak için kullanılır.

Bu kadar hassas olması bir dezavantaj olabilir mi?
→ Elektriksel olarak çok gürültülü ortamlarda, ultra hassas bir triyak istenmeyen sinyallerden etkilenerek yanlışlıkla tetiklenebilir. Böyle durumlarda, kapı (gate) ile katot (A1) arasına küçük değerli bir direnç (örn. 1kΩ) eklemek, gürültüye karşı bağışıklığı artırabilir.

En düşük kontrol sinyalleriyle bile AC gücünü yönetmeniz gerektiğinde, Z0103MN'nin ultra hassasiyetinden faydalanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
