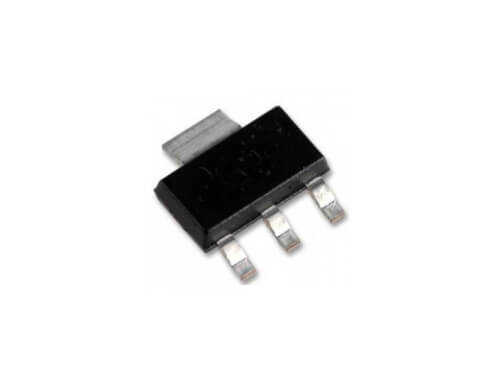

Z0103NN 1A 800V SOT223

Z0103NN, mikrodenetleyici tabanlı projeler ve düşük güçlü AC anahtarlama uygulamaları için özel olarak tasarlanmış, hassas tetiklemeli bir 1A Logic Level Triyak'tır. 800V'luk yüksek gerilim dayanımı ve kompakt SOT-223 yüzey montaj (SMD) kılıfı ile modern ve minyatür devre tasarımları için ideal bir çözümdür.

Z0103NN'nin Özellikleri ve Avantajları

• Logic Level Tetikleme: Çok düşük bir gate akımı (tipik olarak < 5mA) ile tetiklenebilir. Bu sayede Arduino, ESP32, Raspberry Pi gibi mikrodenetleyicilerin G/Ç pinlerinden doğrudan sürülebilir.
• Kompakt SOT-223 Kılıf: Yüzey montaj teknolojisi (SMT) için tasarlanmış bu kılıf, PCB üzerinde minimum yer kaplar ve otomatik dizgiye uygundur.
• Yüksek Gerilim Koruması: 1A gibi düşük bir akım kapasitesine sahip olmasına rağmen, 800V'luk blokaj gerilimi ile şebeke geriliminde çalışan devrelerde yüksek güvenlik sağlar.
• Verimli Termal Tasarım: SOT-223 kılıfının geniş tırnağı (tab), ısıyı PCB'ye verimli bir şekilde yayarak komponentin serin kalmasına yardımcı olur.
• Düşük Güç Tüketimi: Hem bekleme modunda hem de tetikleme sırasında çok az güç tüketerek enerji verimli tasarımlara olanak tanır.

Başlıca Kullanım Alanları

• Akıllı Ev Cihazları: Akıllı prizler, akıllı lambalar ve diğer IoT cihazlarında küçük AC yüklerini (örn. LED lambalar, küçük röleler) anahtarlamak için kullanılır.
• Röle Sürücüleri: Mikrodenetleyici ile daha büyük güçlü mekanik veya solid state röleleri güvenli bir şekilde tetiklemek için ideal bir ara elemandır.
• Küçük Motor ve Valf Kontrolü: Düşük güçlü AC fan motorları, solenoid valfler veya pompaların açma/kapama kontrolünde kullanılır.
• Ev Aletleri Kontrol Panelleri: Beyaz eşyaların veya küçük ev aletlerinin kontrol kartlarında gösterge lambalarını veya küçük aktüatörleri sürmek için tercih edilir.

Sık Sorulan Sorular (SSS)

Soru: Bu triyakı doğrudan bir Arduino'nun 5V pini ile sürebilir miyim?
→ Cevap: Evet, Z01 serisi 'Logic Level' bir triyaktır. Arduino'nun dijital G/Ç pininden (genellikle bir akım sınırlama direnci ile birlikte) doğrudan tetiklenebilir. Bu, harici bir sürücü devresine olan ihtiyacı ortadan kaldırarak tasarımı büyük ölçüde basitleştirir.

Soru: 1A'den daha fazla akım çeken bir yükü bu triyak ile kontrol edebilir miyim?
→ Cevap: Hayır. Z0103NN'nin maksimum RMS akım değeri 1 Amper'dir. Bu değerin üzerindeki yükler komponente kalıcı olarak hasar verir. Daha yüksek akımlı yükler için BTA veya TMG serisi gibi daha güçlü bir triyak kullanmanız gerekir.

Mikrodenetleyici tabanlı projelerinizde AC yükleri güvenle ve kolayca kontrol etmek için Z0103NN'i tercih edin.

Not: Bu sayfadaki bilgiler genel bir referans sağlamak amacıyla oluşturulmuştur. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
