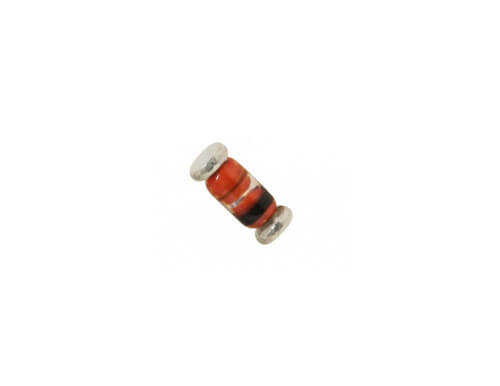

ZMM55C3V0 500mW 3V SOD80

ZMM55C3V0, özellikle düşük voltajlı dijital ve analog devrelerde kullanılmak üzere tasarlanmış, 3.0V nominal Zener voltajına sahip, 500mW'lık bir Zener diyottur. 3.3V mantık seviyelerine yakınlığı sayesinde mikrodenetleyici ve diğer hassas entegreler için ideal bir voltaj referansı ve koruma elemanıdır. SOD80 (MiniMELF) kılıfı, SMD uygulamalarında sağlam bir montaj sunar.

ZMM55C3V0 500mW 3V SOD80'nin Özellikleri ve Avantajları

• 3.0V Nominal Zener Voltajı: Düşük voltajlı mantık devreleri ve mikrodenetleyici uygulamaları için mükemmeldir.
• 500mW Güç Kapasitesi: Kompakt boyutuna rağmen orta seviye güç uygulamaları için yeterli termal dayanıklılık sağlar.
• Kompakt ve Sağlam SOD80 Kılıf: Yüzey montajlı tasarımlar için yerden tasarruf ve mekanik dayanıklılık sunar.
• Yüksek Stabilite: Geniş bir sıcaklık ve akım aralığında kararlı bir 3.0V referans gerilimi sağlar.
• Genel Amaçlı Kullanım: Voltaj regülasyonundan sinyal kırpmaya kadar birçok farklı devrede kullanılabilir.

Başlıca Kullanım Alanları

• 3.3V ile çalışan mikrodenetleyiciler (MCU), FPGA'ler ve sensörler için voltaj sabitleme.
• Düşük voltajlı güç kaynaklarında referans gerilim oluşturma.
• Batarya ile çalışan taşınabilir cihazlarda voltaj seviyesi kontrolü.
• Analog-dijital çeviriciler (ADC) için hassas voltaj referansı sağlama.
• Mantık seviyesi (logic level) sinyallerinin voltajını sınırlama (clamping).

Sık Sorulan Sorular (SSS)

Soru: 3.3V'luk bir devre için neden 3.0V'luk bir Zener kullanılıyor?
→ Zener diyotlar, regülasyon yaparken kendileri için küçük bir voltaj payı gerektirir. 5V gibi daha yüksek bir girişten 3.3V regüle etmek yerine, bazen 3.0V'luk bir referans oluşturmak veya 3.3V'luk hattı aşırı gerilimden korumak (örneğin 3.0V'un üzerinde kırpma yaparak) için kullanılır.

Soru: Zener diyotun önündeki seri direnç nasıl hesaplanır?
→ Direnç değeri (R), (Giriş Voltajı - Zener Voltajı) / (Zener Akımı + Yük Akımı) formülü ile kabaca hesaplanır. Zener akımı, datasheet'te belirtilen test akımına yakın seçilmelidir.

Düşük voltajlı hassas projelerinizde kararlı bir 3.0V referansı için ZMM55C3V0 Zener diyotu kullanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
